农贸市场门式刚架结构设计施工CAD图纸(独立基础)

  • 建筑类别:商业
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 风压:0.35kN/平方米
  • 雪压:0.60kN/平方米
  • 参考图纸:8张

附件详情

该资料包含:

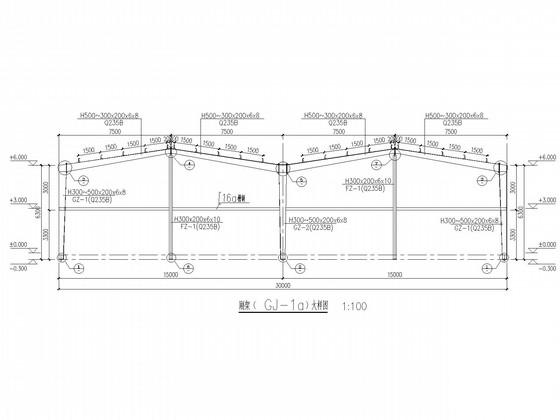

钢结构设计总说明、刚架详图、柱脚锚栓平面布置图、柱网及支撑平面布置图、屋面结构及支撑 平面布置图 、屋面檩条及拉条布置图、柱间支撑及墙梁布置图共8张图纸。

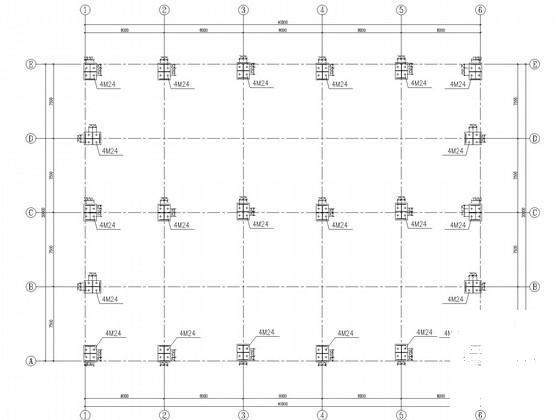

柱脚锚栓平面布置图

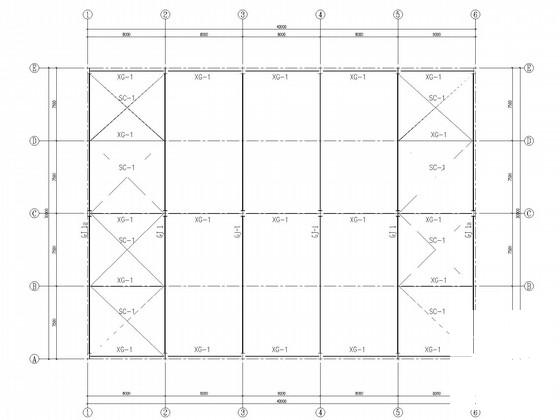

柱网及支撑平面布置图

屋面结构平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 农贸市场设计图纸 - 1
    农贸市场设计图纸 - 1
  • 农贸市场设计图纸 - 2
    农贸市场设计图纸 - 2
  • 农贸市场设计图纸 - 3
    农贸市场设计图纸 - 3
  • 农贸市场设计图纸 - 4
    农贸市场设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
农贸市场设计图纸下载
