西红柿市场入口门楼结构CAD施工图纸(dwg)(乙级独立基础)

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 参考图纸：9张
• 设计年代：近代

附件详情

该项目为西红柿市场入口门楼，建筑安全等级为二级，抗震设防烈度为六度，抗震等级:框架为四级，混凝土结构的环境类别为一类及二类a，地面粗糙度为B类。该项目基础采用柱下独立基础，基础设计等级为乙级。
该资料包含：结构设计说明，基础设计说明，基础平面结构布置图，柱布置图，平面布置及梁配筋图，屋顶平面布置及梁配筋图，剖面图等共计9张图。
设计年代：近代。

基础图

梁配筋图

剖面图

第 1 张图

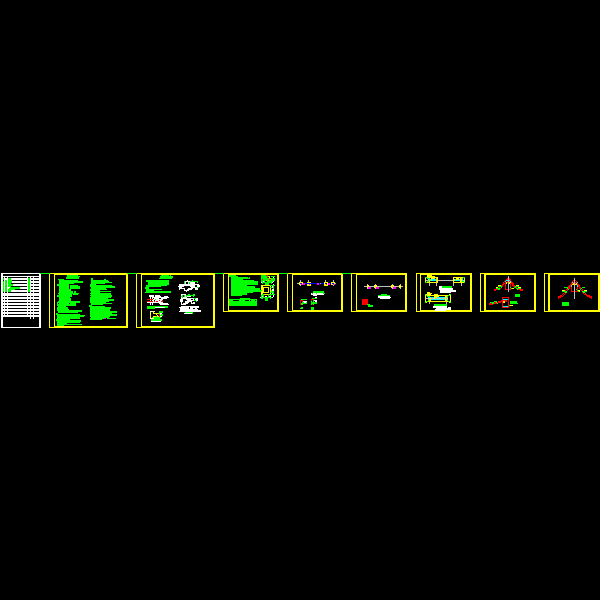

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-24 10:17:44上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
