剧场主入口钢桁架结构设计CAD施工图纸（独立基础）
- 建筑类别：文化
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,桁架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：8度以上
- 风压：0.65kN/平方米
- 雪压：0.20kN/平方米
- 参考图纸：6张
- 设计年代：近代
附件详情
钢结构设计总说明、入口大门平面图、入口大门屋顶平面图及侧立面图、入口大门正立面图及剖面图、基础平面布置图、基础说明、基础详图及梁、柱、支撑平面布置图、屋面扁管桁架
平面布置图
及剖面图、
节点详图
共6张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

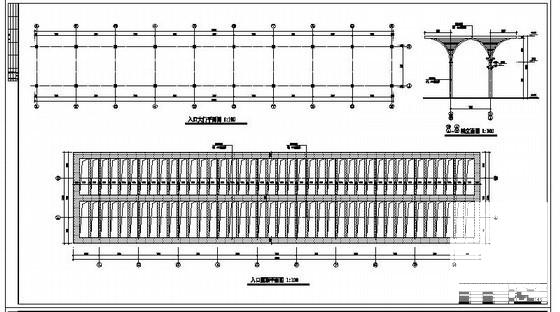

剧场设计图纸 - 1 -

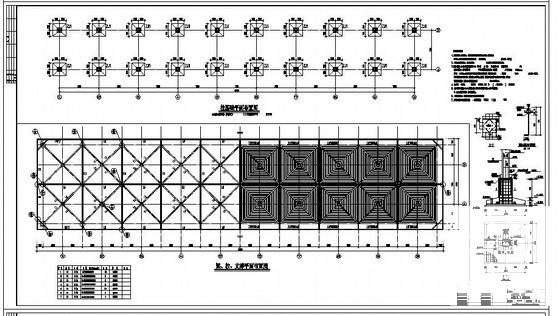

剧场设计图纸 - 2 -

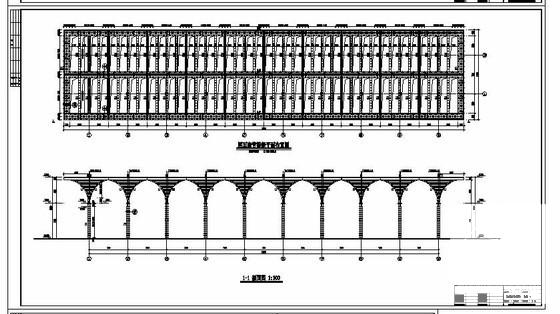

剧场设计图纸 - 3 -

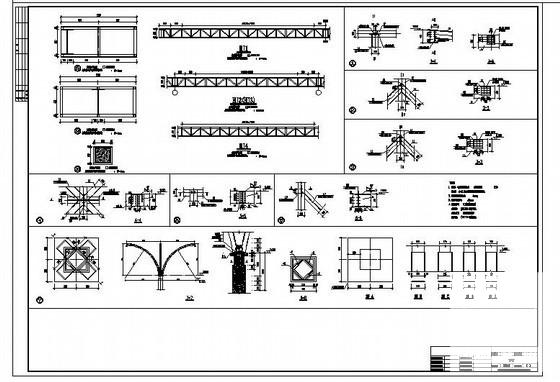

剧场设计图纸 - 4
