一份独立基础框架结构甲类仓库结构CAD施工图纸（屋顶泄爆）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 参考图纸：6张
• 设计年代：近代

附件详情

建筑类别：工业建筑；建筑高度：单层仓库；建筑设计面积：700 平方米； 设计阶段：施工图设计；民用建筑设计使用年限：50年；建筑设计结构形式：钢筋混凝土框架结构；甲类仓库，屋顶泄爆。
全套图纸共6张，包括钢 结构设计说明 、钢筋混凝土框架 结构设计说明 、基础布置图、基础顶～4.400框架柱平面整体配筋图、梁平法配筋图、屋盖结构平面布置图、预埋件平面布置图、屋盖排板 平面布置图 。

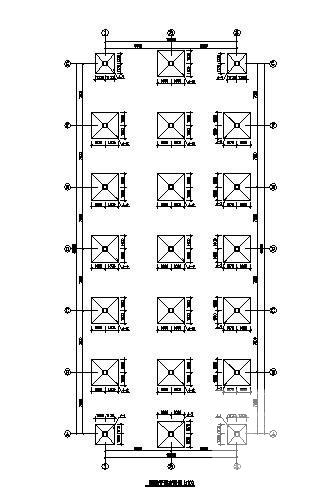

第 1 张图

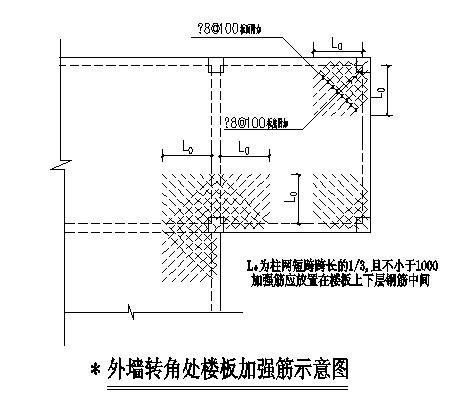

第 2 张图

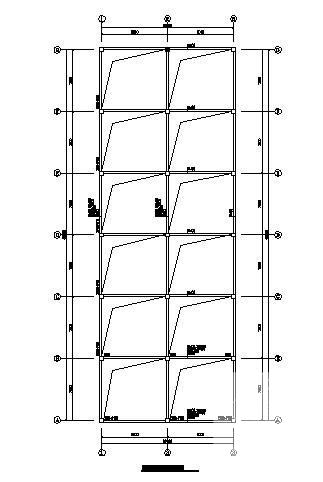

第 3 张图

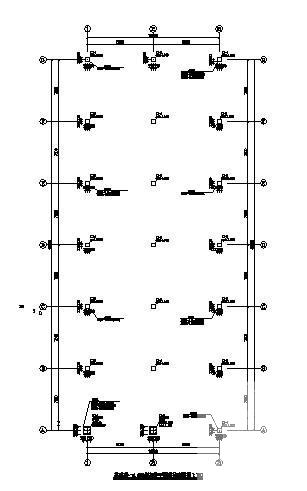

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
