一份动力车间框架结构CAD施工图纸(特种结构水池)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构,钢结构
• 钢筋混凝土结构：框架
• 钢结构：门式刚架
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.50kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

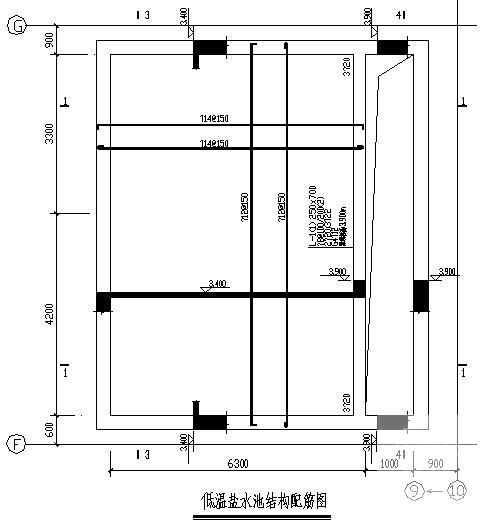

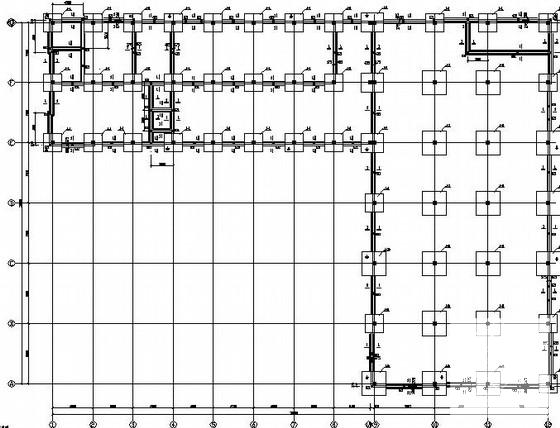

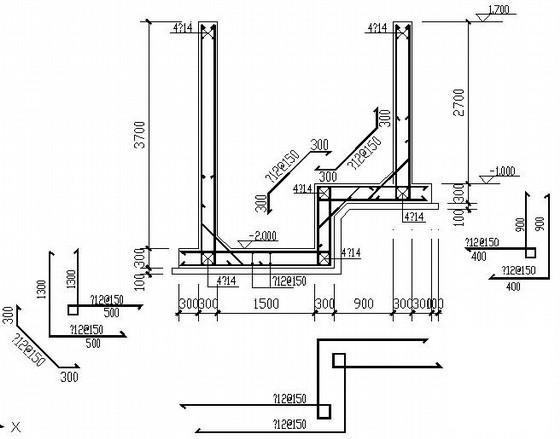

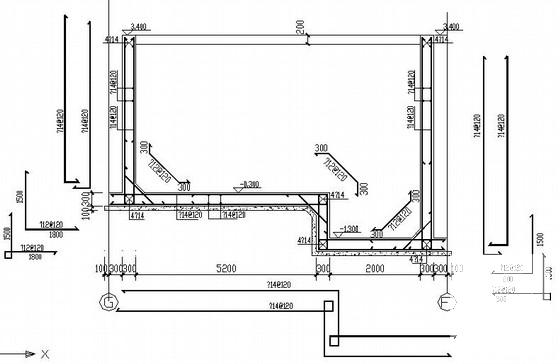

本该资料包含：资料目录、结构设计总说明、基础平面布置图、基础详图、柱平法施工图、结构平面布置图、梁平法施工图、留孔及电动葫芦布置图、屋面梁底平面预埋钢板图、低温盐水池结构图、溢流盐水池结构图、地下管沟 平面布置图 、备用盐水池结构图等共14张图纸。
