一份选煤厂浓缩车间框架结构CAD施工图纸(现浇钢筋混凝土)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 参考图纸：10张

附件详情

该项目采用现浇钢筋混凝土结构
包括两个浓缩池，一个循环水池，一个清水池，一个泵房（地下一层，地上一层）
施工图设计说明
平面布置图
剖面图、底流巷道
泵房建筑图
浓缩池配筋图
泵房地下部分结构图
底流巷道配筋图
泵房柱、梁、板配筋图
设备支架结构图
共10张图纸。

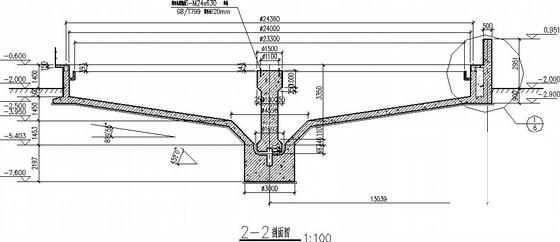

第 1 张图

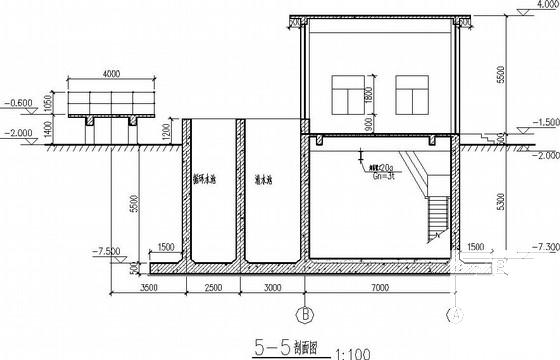

第 2 张图

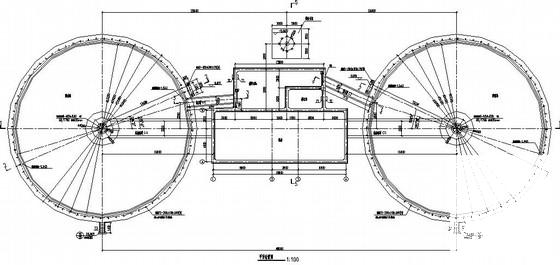

第 3 张图

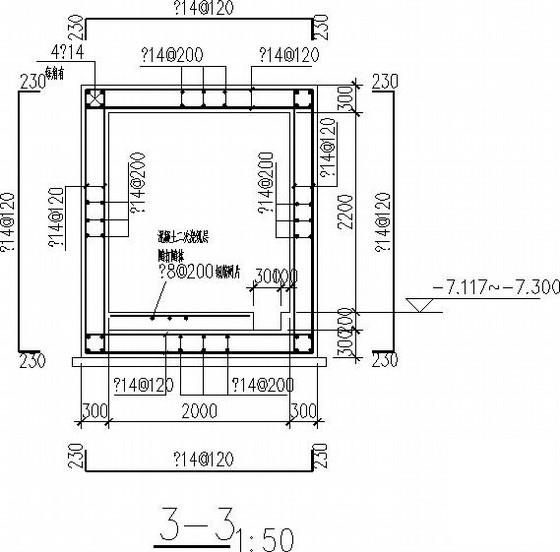

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
