一份5层框架结构乡镇住宅楼结构CAD施工图纸（7度设防）(现浇钢筋混凝土)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 地上层数：5层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.35kN/平方米
• 地下室功能：车库
• 参考图纸：12张
• 设计年代：近代

附件详情

该项目是常州某镇住宅项目，主楼5层为现浇钢筋混凝土框架结构，地下一层，基础采用独立基础，基础设计等级为丙级，7度设防。

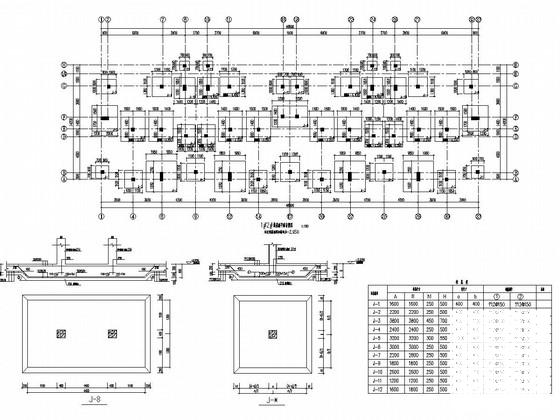

该资料包含： 结构设计说明 ，地下室防水板布置图，基础 平面布置图 ，柱平法施工图，结构平面图，梁平法施工图，节点大样，闷顶层结构平面图 楼梯详图 等共计12张图。
分享投稿时间：近几年12月。

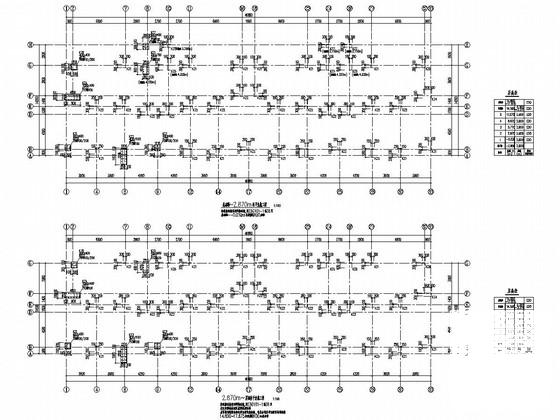

柱布置图

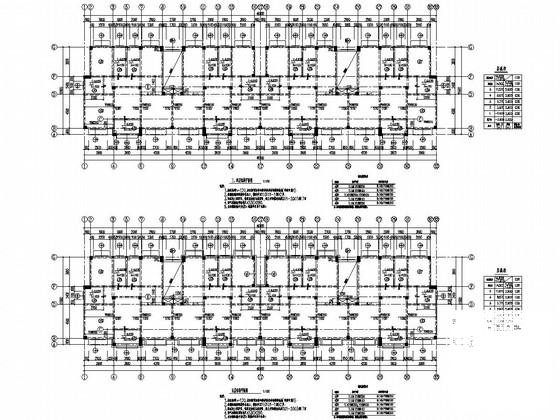

梁配筋图

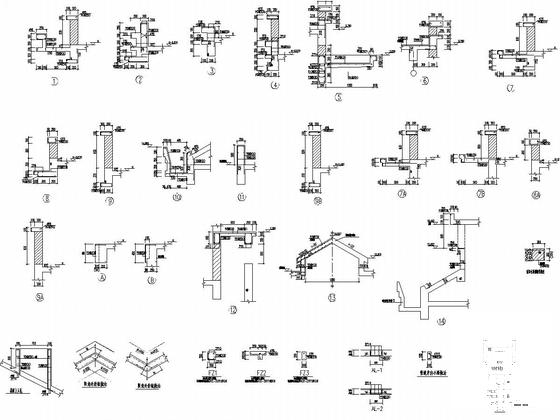

节点图

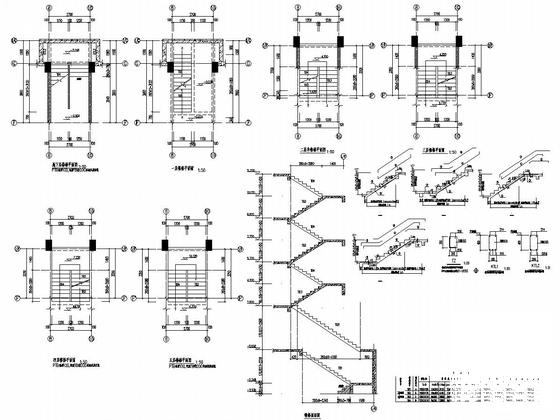

楼梯图

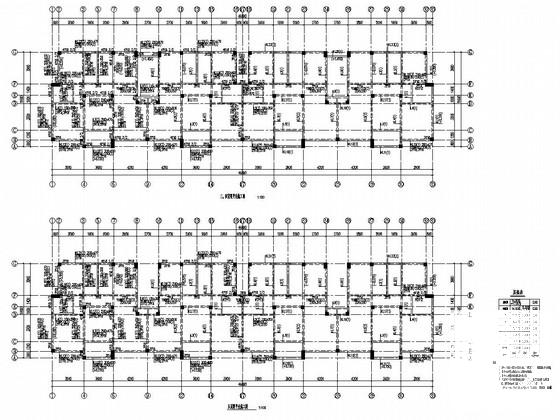

板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-13 16:48:32上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
