一份23层剪力墙住宅楼结构CAD施工图纸（筏形基础,桩基础）(现浇钢筋混凝土)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：23层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.50kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：36张

附件详情

该项目为全现浇钢筋混凝土剪力墙结构，地下一层，与地下车库相连：地上二十三层。在21和22轴之间设置抗震缝一道，缝宽170mm。屋面标高为66.700m，室内外高差-1.000m，总长度为59.370m，总宽度为19.550m。基础方案：该项目采用CFG桩复合地基上的筏板基础，持力层为第3层粉土。
该资料包含：
结构设计总说明、桩位平面图、基础平面图、基础详图、剪力墙平面图、剪力墙柱表、板结构平面图、梁平法施工图、 楼梯详图 共26张图纸。

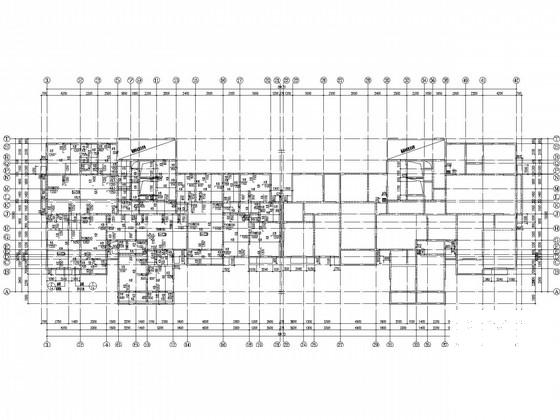

板结构平面图

基础平面图

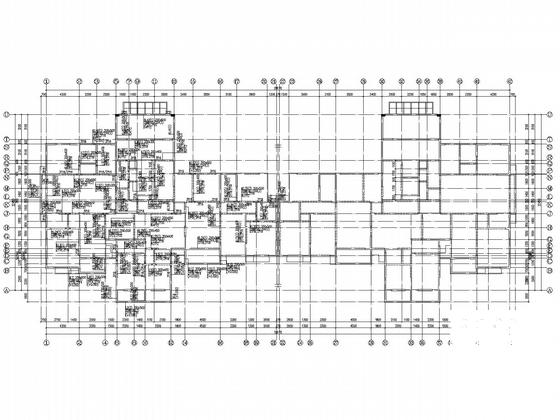

梁平法施工图

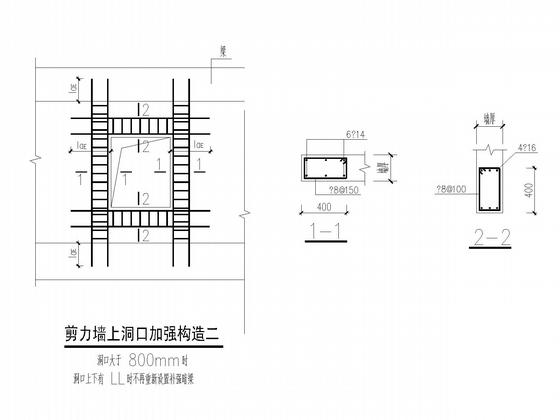

剪力墙上洞口加强构造

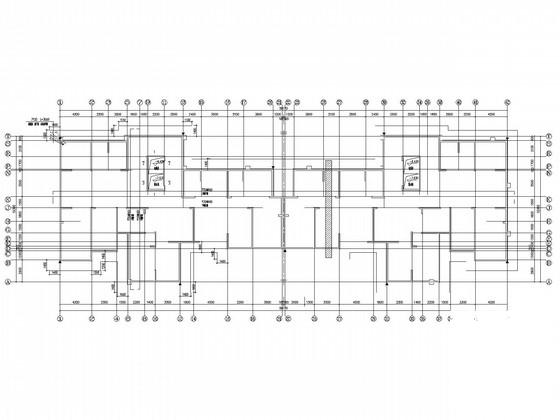

剪力墙平法施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
