33层筏形基础剪力墙住宅楼结构CAD施工图纸（地下1层）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：33层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 地下室功能：人防
• 参考图纸：22张
• 设计年代：近代

附件详情

结构设计总说明、基础底板配筋图、墙体平法施工图、剪力墙柱配筋表、人防 节点详图 、梁、板配筋图及坡道详图、出屋面水箱间结构平面图、 楼梯详图 、 节点详图 共22张图纸。

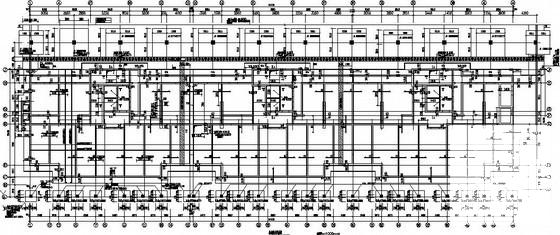

第 1 张图

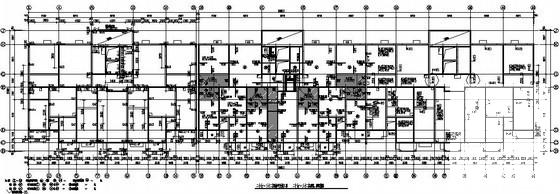

第 2 张图

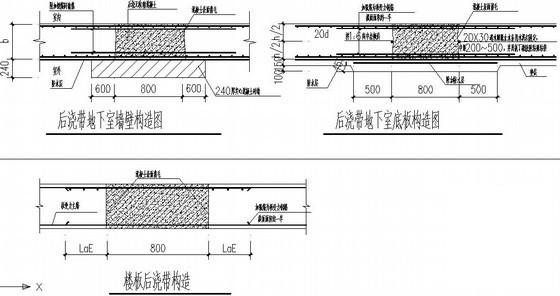

第 3 张图

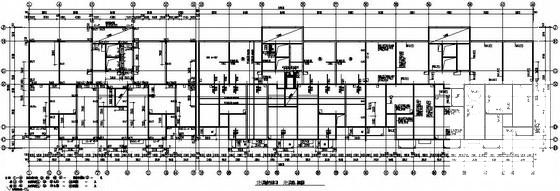

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
