21层剪力墙公寓结构CAD施工图纸(dwg)(乙级筏形基础)

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅, 商业
• 建筑高度：高层建筑
• 地上层数：21层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：8度抗震
• 风压：0.40kN/平方米
• 雪压：0.40kN/平方米
• 地下室功能：其他
• 参考图纸：36张
• 设计年代：近代

附件详情

该项目是北京海淀区中关村软件园公寓项目，地上21层，地下1层，地下室为贮藏室，地上1~2层为商业网点，以上为住宅，CFG复合地基，筏板基础。基础设计等级为乙级，8度设防。
该资料包含：结构设计总说明，CFG桩平面布置图，基础 平面布置图 ，基础详图，剪力墙平法施工图，剪力墙柱表，梁、板平法施工图，节点详图， 楼梯详图 等共计36张图。
分享投稿时间：近几年7月。

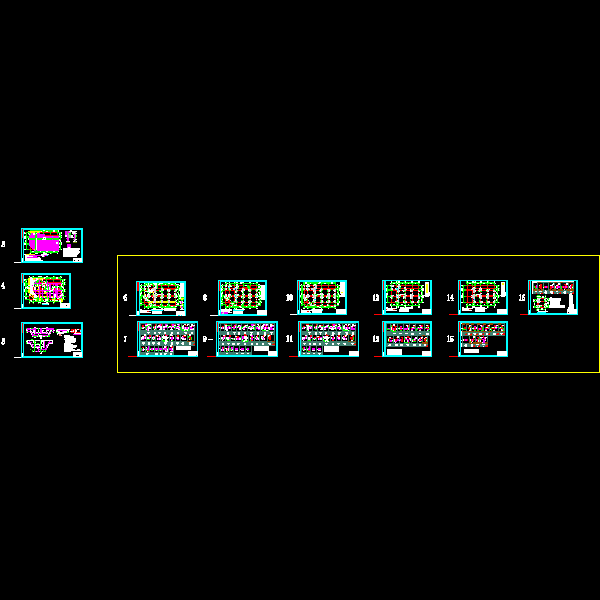

基础平面布置图

3.700m~7.450m剪力墙平法施工图

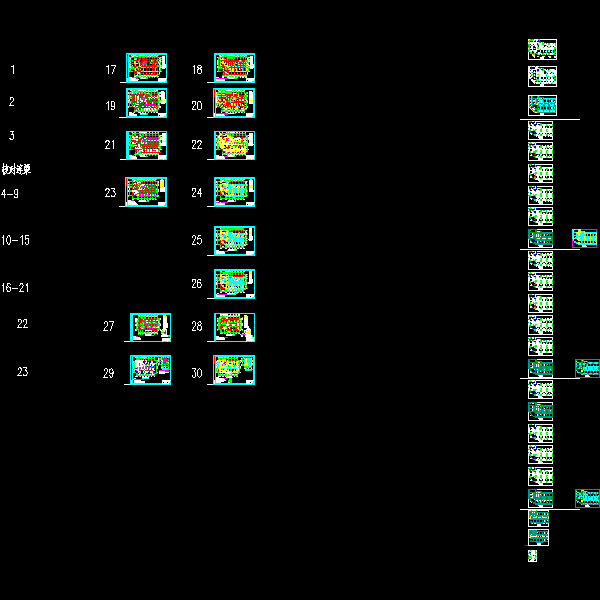

四~二十一层板平法施工图

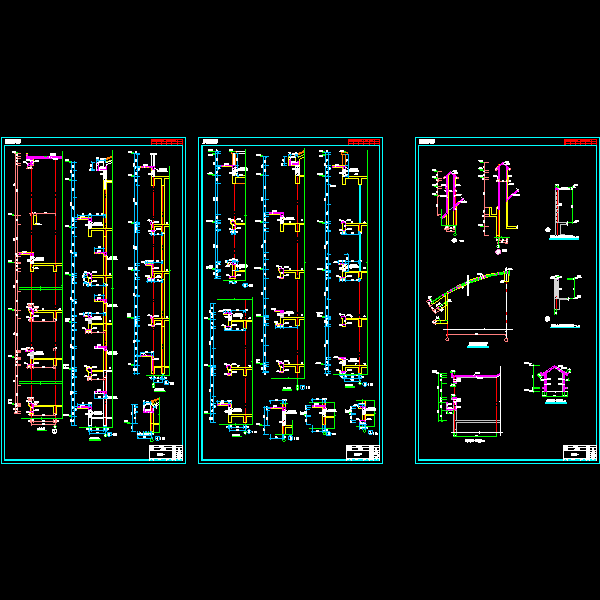

节点详图

十六~二十一层梁平法施工图

墙施工图_t3.dwg

梁板施工图.dwg

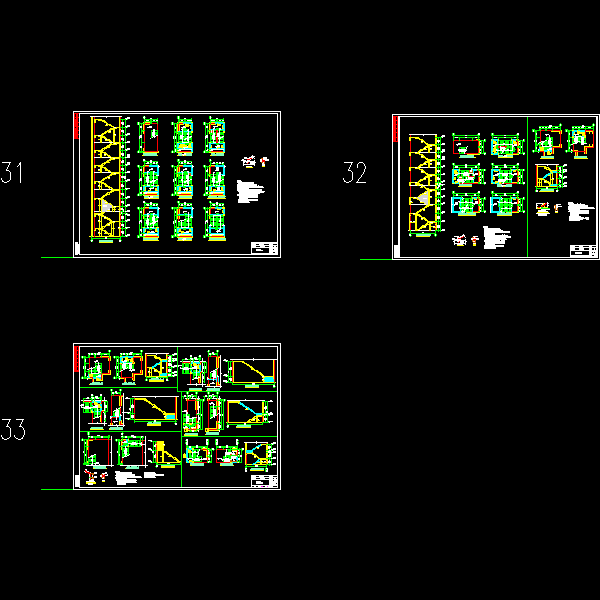

楼梯.dwg

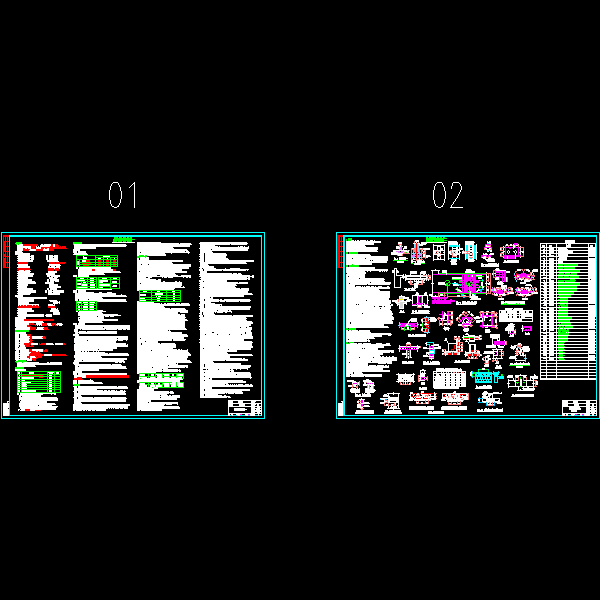

结构总说明.dwg

节点_t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-21 22:00:21上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
