3层大厦钢构柱墙结构深化施工CAD图纸（筏形基础）
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 建筑地下层数：2层
- 图纸设计深度：深化设计图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构,钢结构
- 混合结构：混凝土芯筒-钢框架
- 基础形式 ：筏形基础
- 风压：0.65kN/平方米
- 雪压：0.35kN/平方米
- 地下室功能：其他
- 设计年代：近代
附件详情
该资料包含：大厦钢KZ3-1第一节柱制作图、大厦钢KZ2a-2第二节柱制作图、大厦钢KZ2-1第三节柱制作图、三层梁板配筋图 、二层梁配筋图、首层梁平面配筋图、基底~-5.650m柱定位平面图、柱配筋详图、型钢柱框架梁节点示意图（1、2、3、4）、大厦钢柱制作、分段、接口图扥共60张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

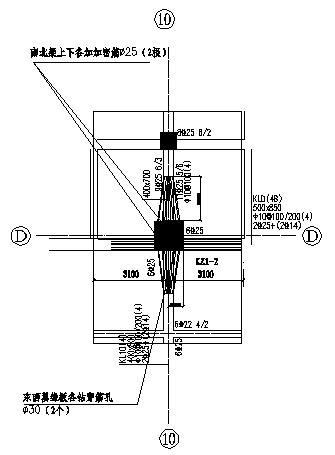

钢构施工图纸 - 1 -
钢构施工图纸 - 2 -

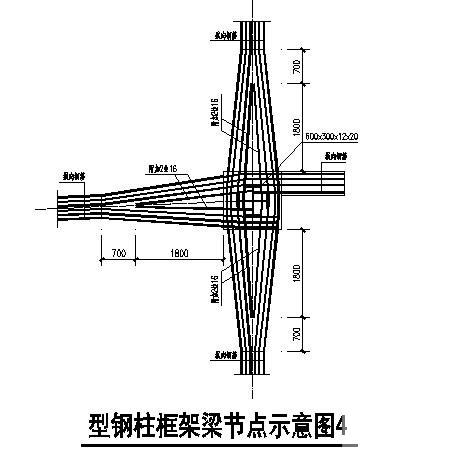

钢构施工图纸 - 3 -

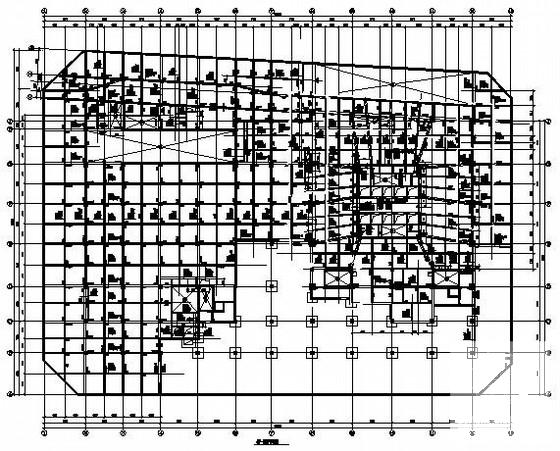

钢构施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-03
- 评论次数：0
- 浏览次数：0
- 文件大小：4.24 MB
- 收藏次数：0
-
文件名称：
附件-995878558887807787588.rar
