22层剪力墙结构旧村改造住宅结构CAD施工图纸(8度抗震)(乙级筏形基础).dwg

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：22层
• 地下层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：8度抗震
• 风压：0.50kN/平方米
• 雪压：0.40kN/平方米
• 地下室功能：车库, 商业, 设备用房
• 参考图纸：36张
• 设计年代：近代

附件详情

该项目是北京某区旧村改造项目，地下共三层，地上22层。剪力墙结构，地下一层为自行车库，地下二、三层为戊类库房及设备用房；地上首层为物业用房及宿舍，以上为21层住宅。基础为剪力墙下平板筏形基础，基础为二级。

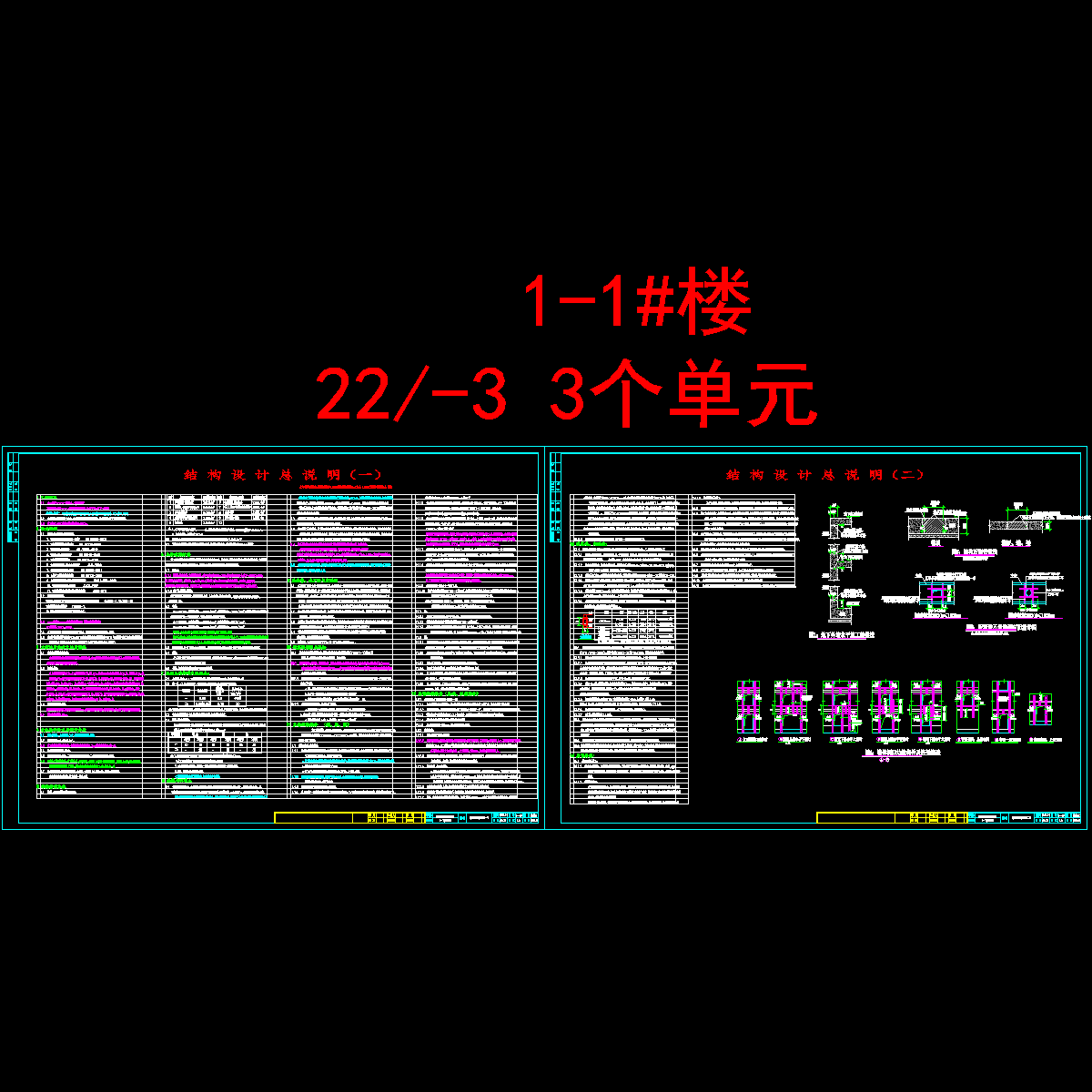

该资料包含：结构设计总说明，基础筏板配筋平面图，地下各层墙体结构模板图，暗柱详图，顶板配筋平面图，自行车坡道详图，地上各层梁板图，楼梯图，住宅楼通道详图等共计36张图。
分享投稿时间：近几年11月。

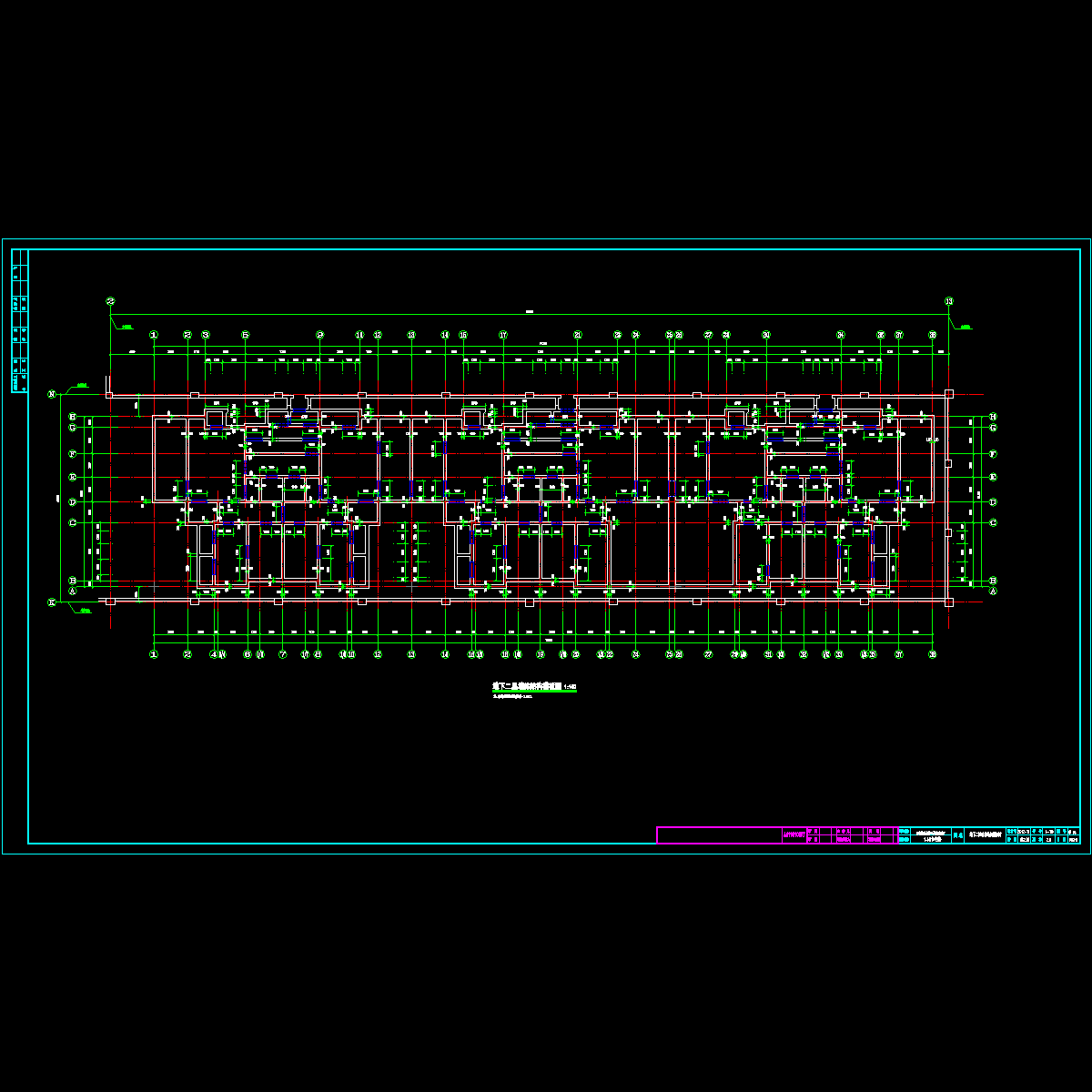

地下三层墙体结构平面图

二十层顶板配筋平面图

通道详图

楼梯图

五～二十一层墙体结构平面图

1-1#结总01、02.dwg

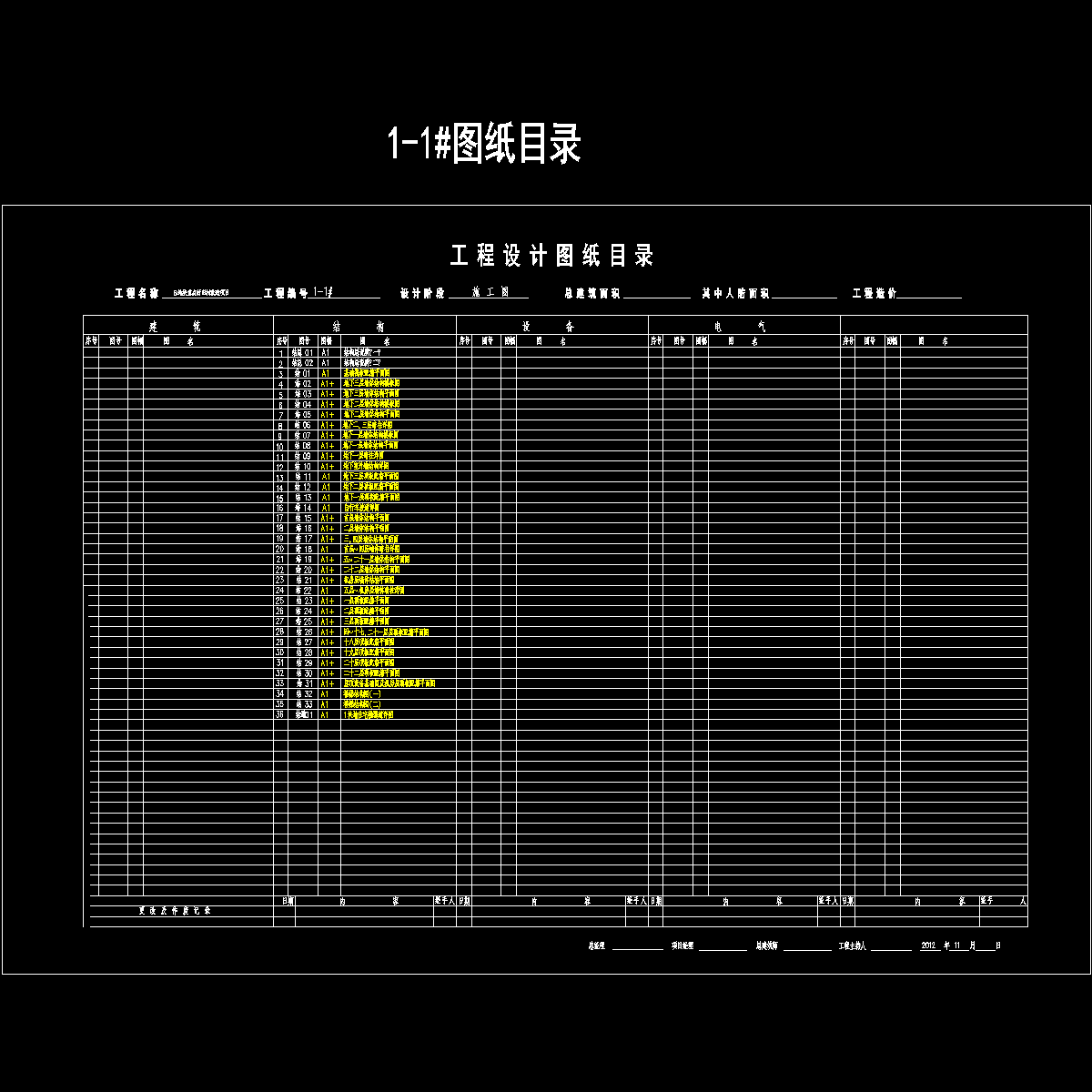

目录.dwg

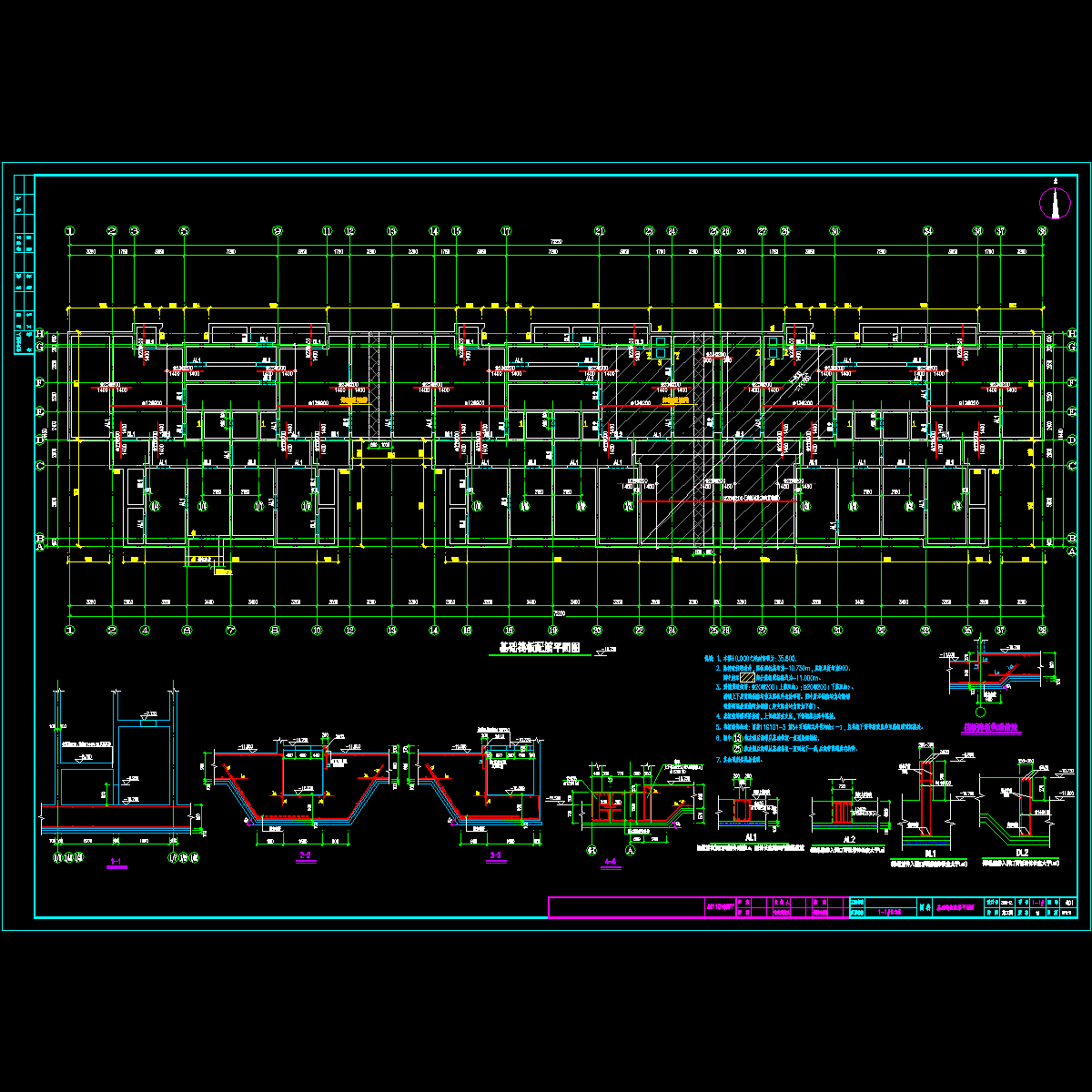

结01-基础筏板配筋平面图.dwg

结02-地下三层墙体结构模板图.dwg

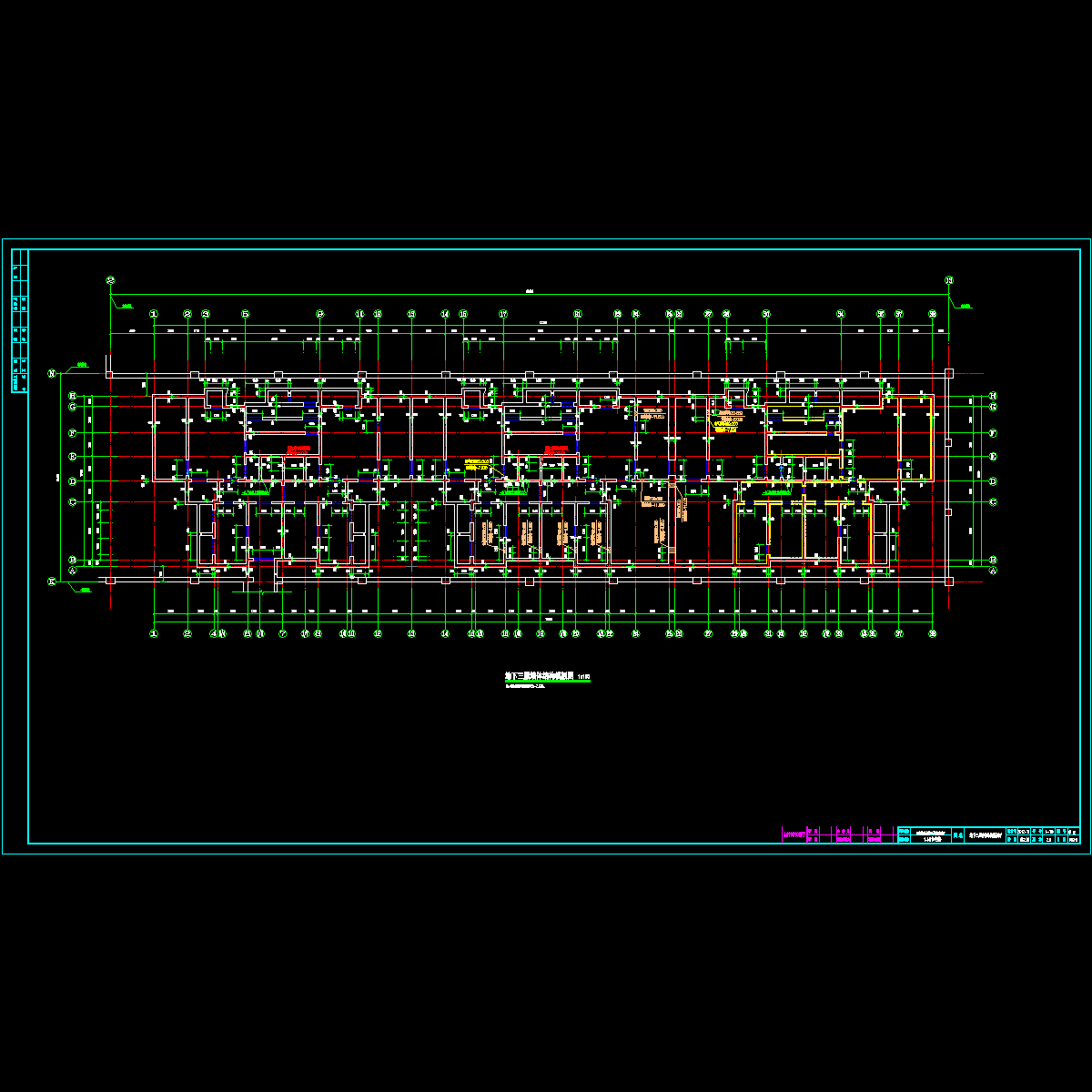

结03-地下三层墙体结构平面图.dwg

结04-地下二层墙体结构模板图.dwg

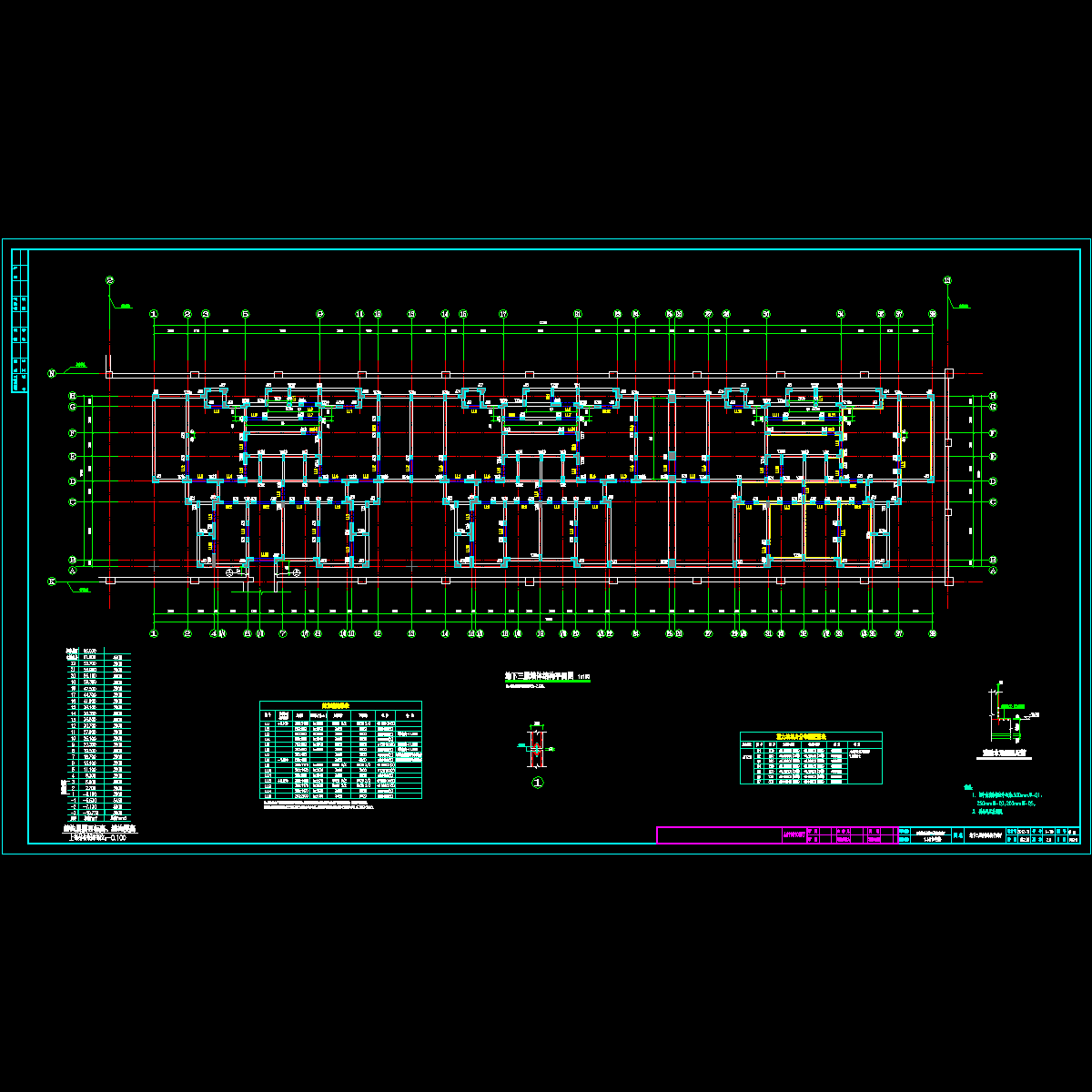

结05-地下二层墙体结构平面图.dwg

结06-地下二、三层暗柱详图.dwg

结07-地下一层墙体结构模板图.dwg

结08-地下一层墙体结构平面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
