22层剪力墙结构安置区高层住宅结构CAD施工图纸(dwg)(乙级筏形基础)

ggtt123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：22层
• 地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.55kN/平方米
• 地下室功能：车库
• 参考图纸：22张
• 设计年代：近代

附件详情

该项目是安置区项目住宅楼，地上22层，剪力墙结构，地下2层，长x宽x高：33x20x64.1m，天然地基，采用CFG桩复合地基平板式筏板基础，基础设计等级为乙级，抗震设防烈度为7度。
该资料包含：结构设计总说明，CFG桩位图，基础结构平面图，柱平法施工图，墙柱配筋图表，奇数、偶数层结构平面图，梁配筋图，墙身配筋图，楼梯图，坡道图等共计22张图。
分享投稿时间：近几年9月。

23.170~37.670标高柱平法施工图

十三~二十一层偶数层梁平法配筋图

墙身配筋图

坡道图

三~二十一层奇数层结构平面图

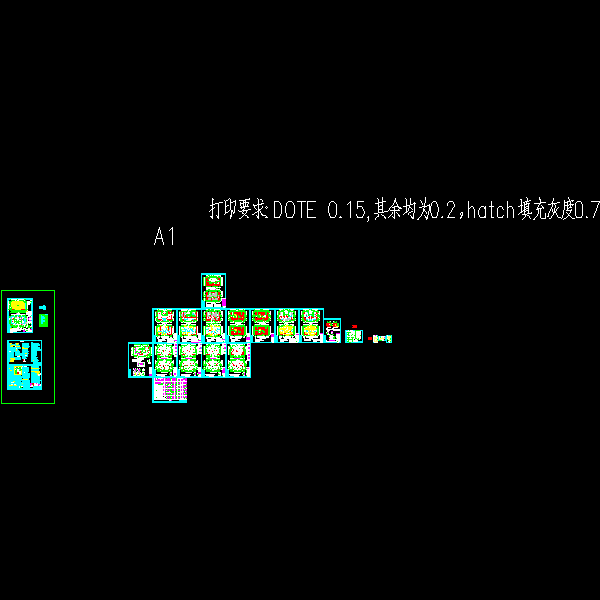

10#结施+基础.dwg

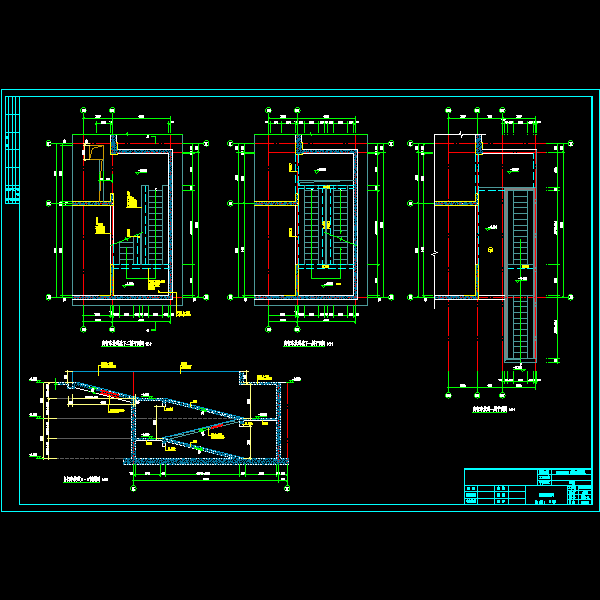

坡道结构-10#.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
