22层剪力墙结构安置区高层住宅楼结构施工CAD图纸

附件详情

该项目是安置区项目住宅楼，地上22层，剪力墙结构，地下2层，长x宽x高：33x20x64.1m，天然地基，采用CFG桩复合地基平板式筏板基础，基础设计等级为乙级，抗震设防烈度为7度。

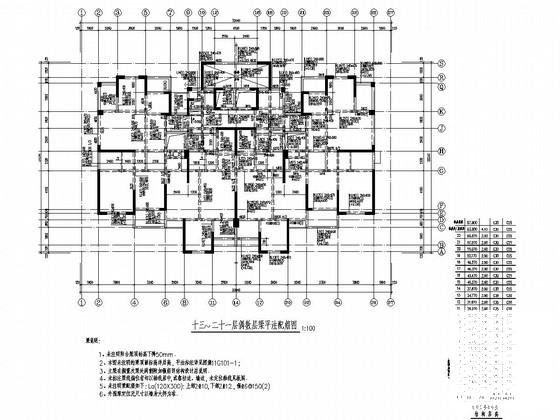

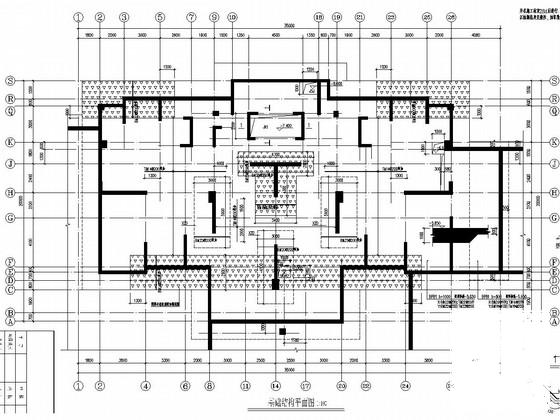

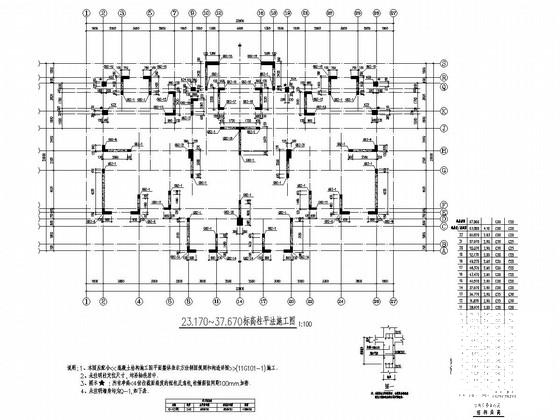

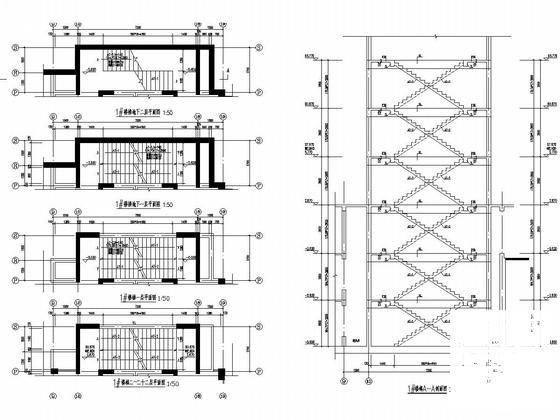

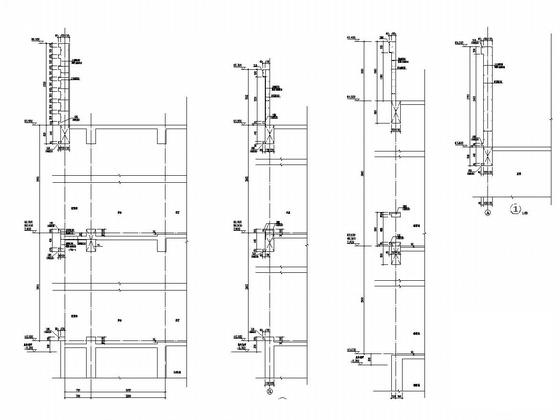

该资料包含：结构设计总说明，CFG桩位图，基础结构平面图，柱平法施工图，墙柱配筋图表，奇数、偶数层结构平面图，梁配筋图，墙身配筋图，楼梯图，坡道图等共计22张图。
分享投稿时间：近几年9月。
