33层剪力墙结构高层住宅楼结构施工CAD图纸

附件详情

阜阳市高层住宅项目Z9楼，地下一层，地上三十三层。剪力墙结构，建筑高度为地下5.40m、地上96.0m。抗震设防烈度为7度，采用平板式桩筏基础，基础设计等级为甲级，结构的计算嵌固部位：基础底板。

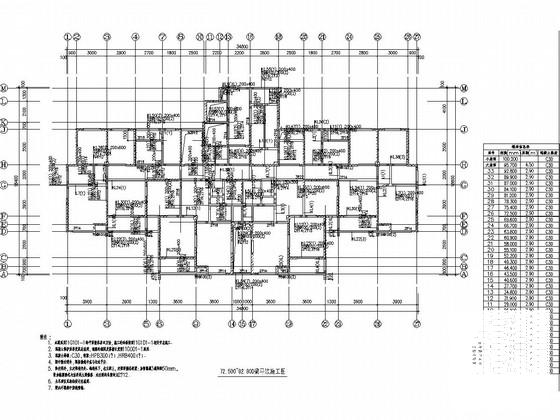

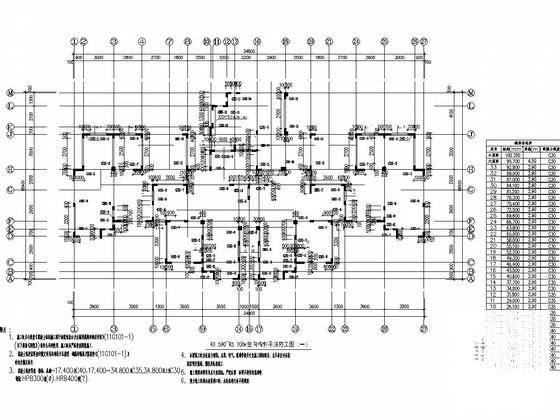

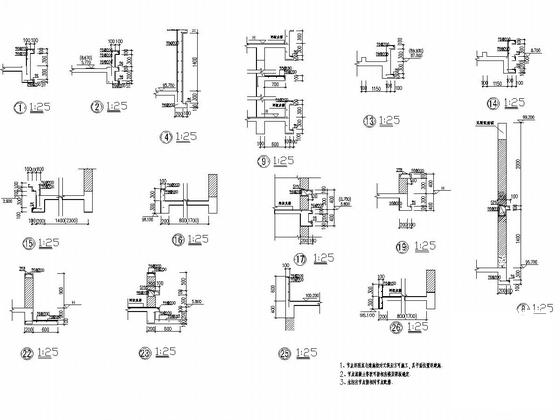

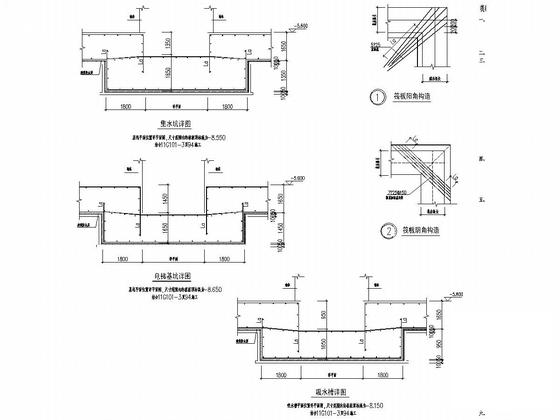

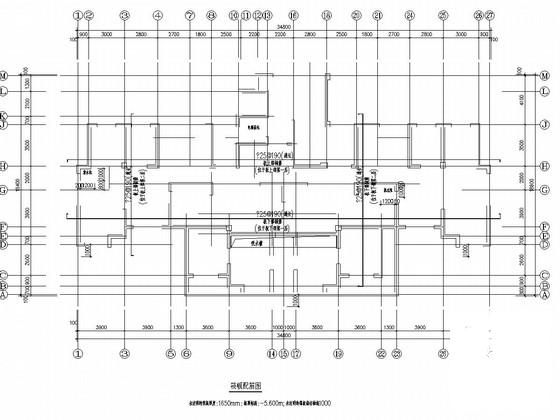

该资料包含： 结构设计说明 ，筏板设计说明，桩 平面布置图 ，筏板配筋图，竖向构件平法施工图，梁平法施工图，板配筋图，大样配筋图，大样配筋图等共计27张图。
设计年代：近代5月。
