一份18层剪力墙住宅楼结构CAD施工图纸（CFG桩、地下1层） (现浇钢筋混凝土)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：8度抗震
• 风压：0.45kN/平方米
• 雪压：0.4kN/平方米
• 地下室功能：车库
• 参考图纸：21张
• 设计年代：近代

附件详情

该项目地下一层，地上十八层；为A级高层，总建筑面积6468.19m?，建筑长32.200，宽20.900，高54.350，地下室层高3.200，一层层高3.800，二层层高3.600，其余层高2.900.基础采用钢筋混凝土筏板基础；上部结构体系采用现浇钢筋混凝土剪力墙结构，抗震设防烈度为8度，设计基本地震加速度值为0.20g。
包括：结构设计总说明，基础平面布置图，CFG桩 平面布置图 ，地下室剪力墙构件表，各层剪力墙平面图，地下室楼盖梁配筋图，各层楼盖梁配筋图，地下室楼盖结构平面图，各层楼盖结构平面图， 楼梯详图 等共计21张图。
10月。

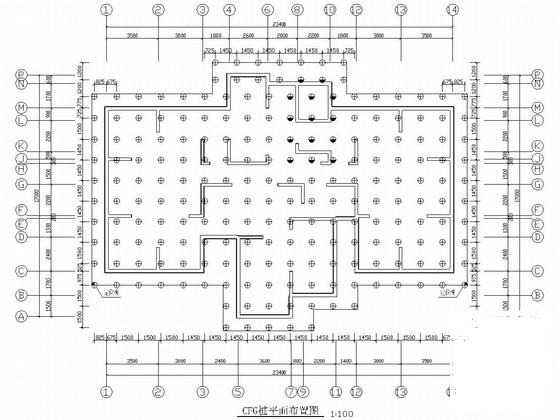

CFG桩平面布置图

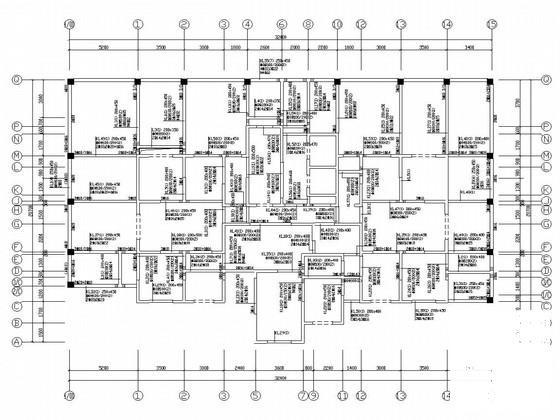

一层楼盖梁配筋图

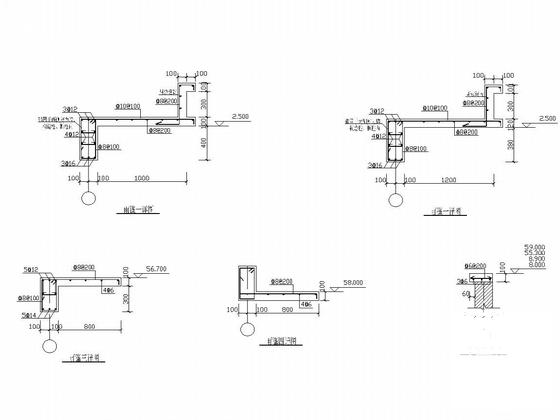

雨篷四详图

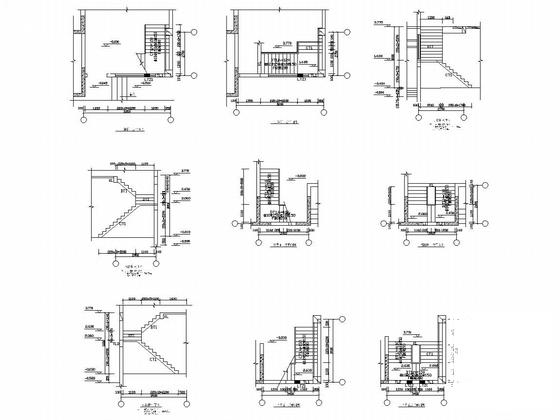

楼梯详图

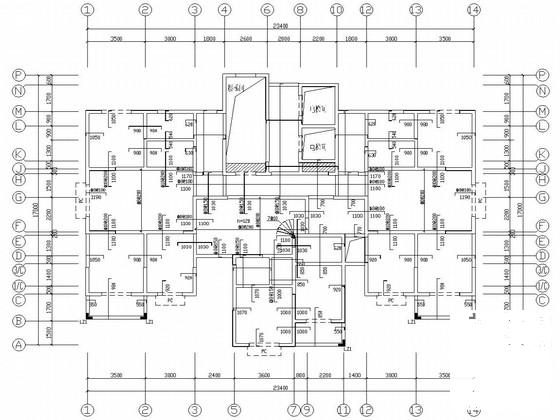

四～十七层楼盖结构平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
