建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑地上层数：17层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：剪力墙
-
基础形式 ：独立基础,筏形基础
-
结构安全等级：二级
-
抗震设防烈度：7度抗震
-
风压：0.35kN/平方米
-
雪压：0.20kN/平方米
-
地下室功能：车库
-
参考图纸：36张
-
设计年代：近代
附件详情
该项目是地上17层现浇钢筋混凝土剪力墙结构经济适用房项目，地下一层，基础采用平板式筏型基础+独立基础，地基处理采用DDC工法+CFG桩，抗震设防烈度为7度。
包括：
结构设计说明
，结构设计节点大样，基坑开挖平面图，CFG桩平面布置图，剪力墙布置图，墙柱详图，梁平面布置图，板结构
平面布置图
，
节点详图
，楼梯结构详图等共计36张图。
。

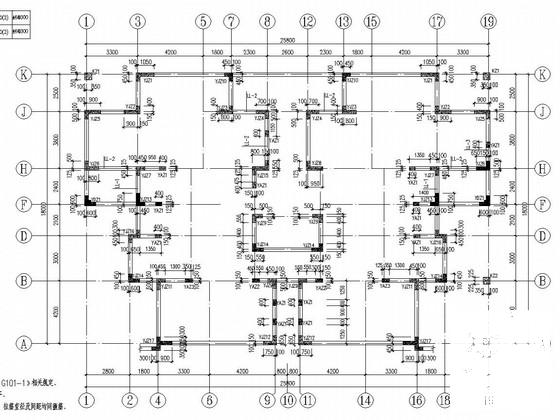

-5.200～-0.050剪力墙布置图

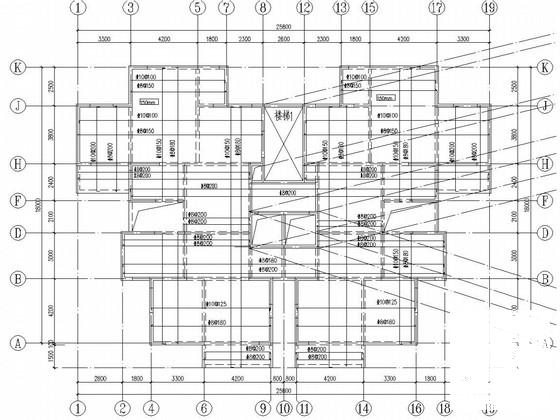

12.500~51.500板结构平面布置图
54.500梁平面布置图
1#楼CFG桩平面布置图
54.500板结构平面布置图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
