一份26层剪力墙结构住宅楼结构CAD施工方案图纸（CFG桩复合地基）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：26层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 雪压：0.55kN/平方米
• 地下室功能：车库
• 参考图纸：42张
• 图纸年代：近代

该项目是住宅楼项目，地上26层，剪力墙结构，地下1层，抗震设防烈度为6度，该项目主楼采筏板基础，地基采用CFG桩进行加固处理，基础设计等级为甲级。
该资料包含：结构设计总说明，基础设计说明，CFG桩复合地基设计说明，CFG桩位平面布置图，基础平面布置图，墙、柱平面布置图，各层结构板配筋图，结构 ，梁平法配筋图，楼梯图等共计42张图。
出图时间：2015年9月。

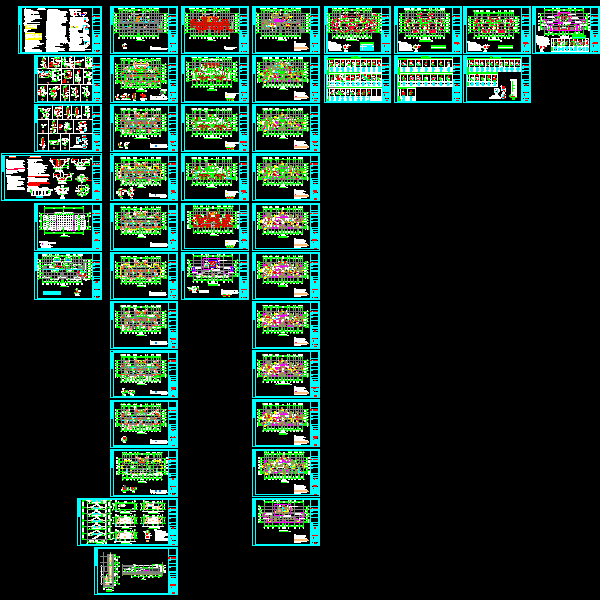

第 1 张图
