建筑类别：住宅
-
建筑高度类型：高层建筑
-
地上层数：26层
-
地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：剪力墙
-
基础形式 ：条形基础,独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.50kN/平方米
-
地下室功能：车库
-
参考图纸：26张
附件详情
该附件为广州某26层剪力墙住宅楼，该楼的长度约为
29.6米，宽约21.7米，本建筑采用天然地基浅埋墙下条形基础或柱下独立扩展基础，7度设防。
该资料包含：
结构设计说明
、剪力墙构造详图、基础
平面布置图
、承台大样图、约束边缘构件大样详图、梁配筋图、板配筋图、楼梯大样图等共26张图纸。
竖向构件定位图
二~二十六层模板图
二~二十六层板配筋图
大样详图
二~八层梁配筋图

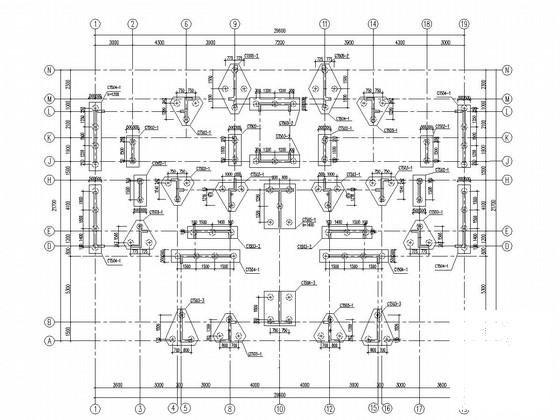

第 1 张图

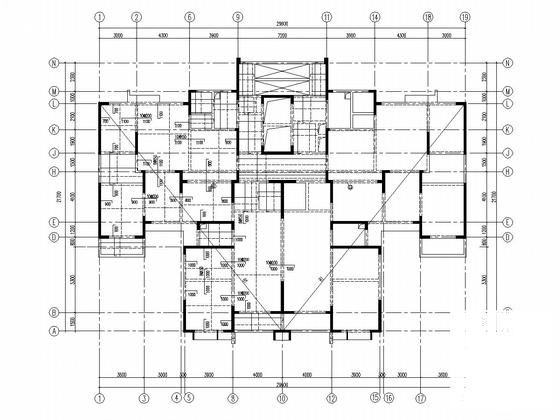

第 2 张图

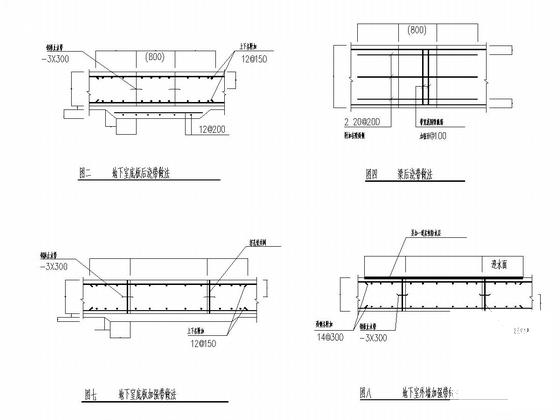

第 3 张图

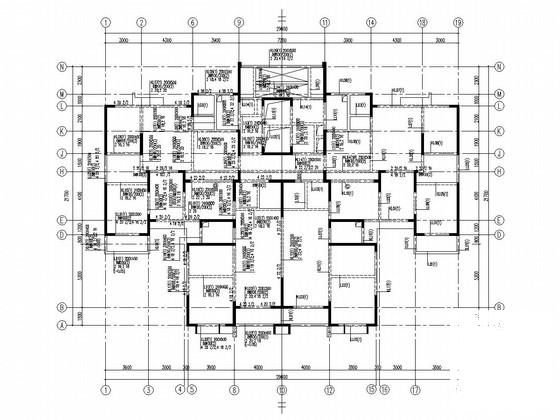

第 4 张图

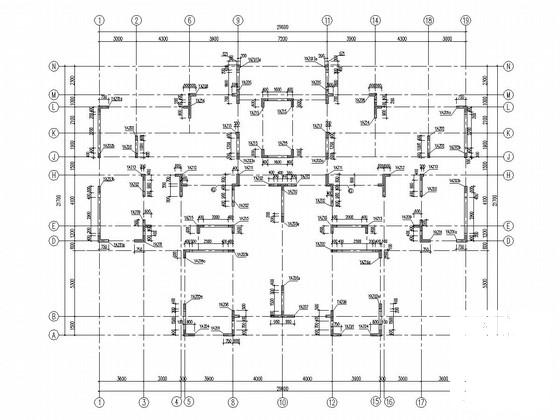

第 5 张图

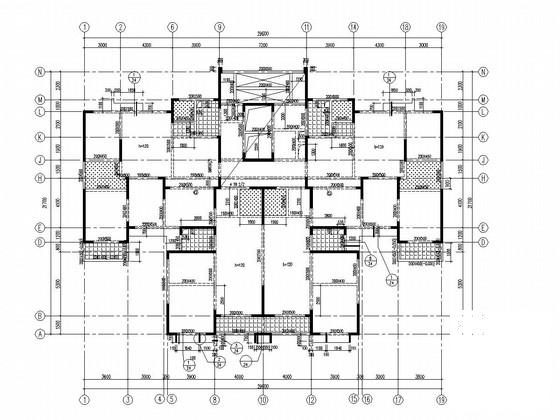

第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
