一份32层剪力墙住宅楼结构CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：超高层建筑
• 建筑地上层数：32层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：52张

附件详情

结构设计总说明、桩位平面图、基础平面图、基础详图、剪力墙平法施工图、剪力墙柱表、梁平法施工图、结构平面图、屋面层梁平法施工图、屋面结构平面图、机房顶层梁板施工图、 节点详图 、楼梯结构平面共52张图纸。

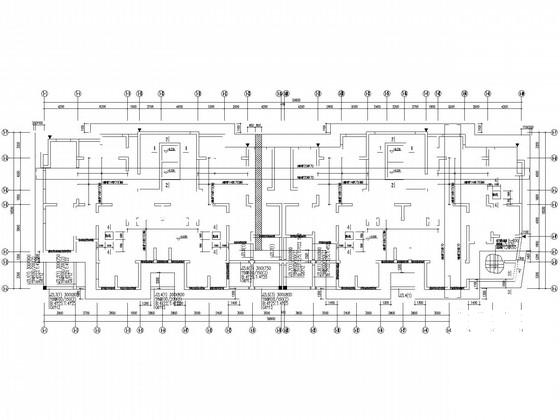

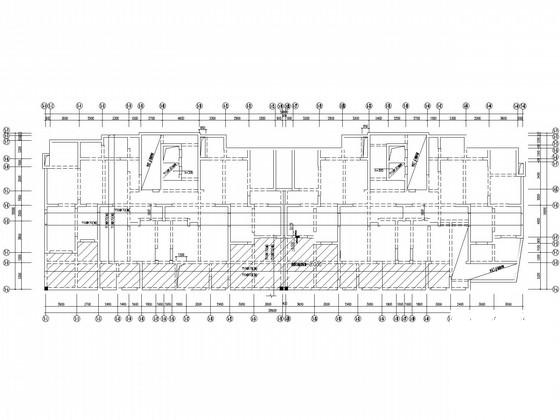

结构平面图

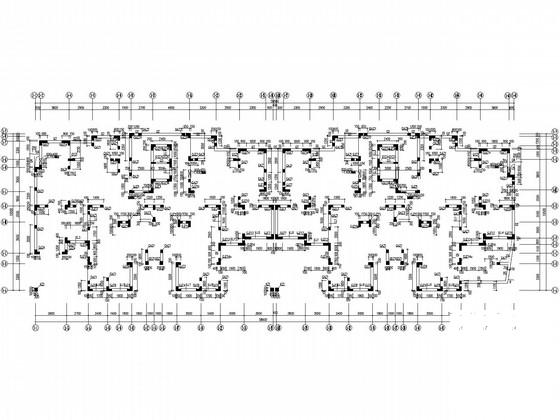

剪力墙平法施工图

剪力墙平法施工图

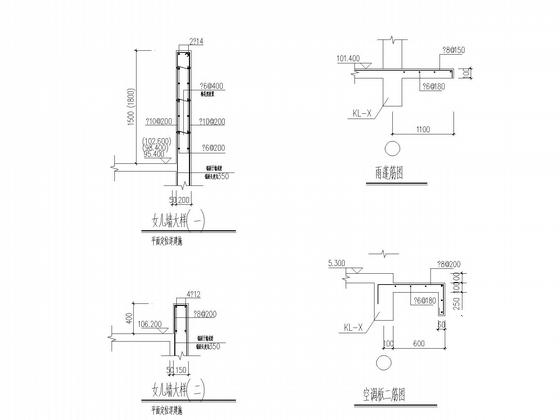

节点

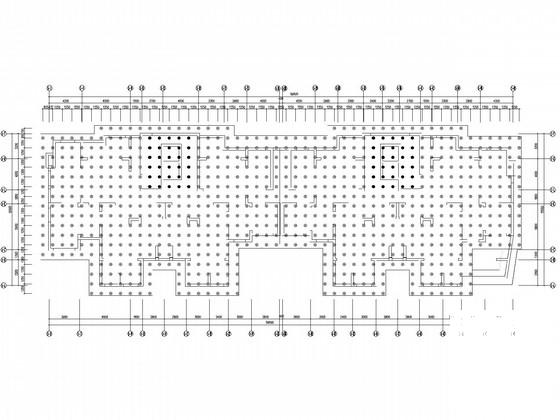

桩位平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
