一份33层剪力墙结构住宅楼结构CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：33层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：6度抗震
• 风压：0.50kN/平方米
• 地下室功能：其他
• 参考图纸：29张
• 设计年代：近代

附件详情

某地下两层地上33层剪力墙住宅结构设计图
该资料为：某地下两层地上33层剪力墙住宅结构设计图
该资料包含：

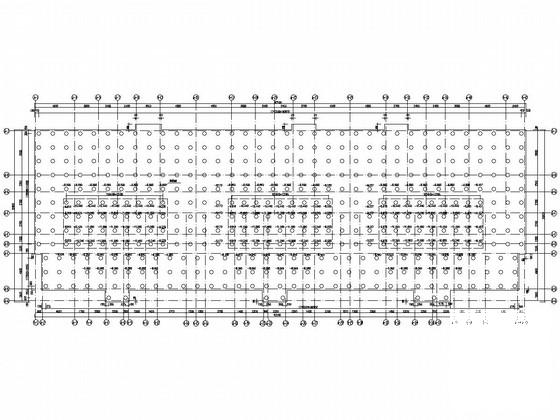

结构设计总说明、桩基 平面布置图 、基础底板平面及详图、墙体平面图、模板及配筋平面图、暗柱详图、门框墙详图、自行车坡道详图、墙体平面图、电梯机房、水箱间平面及详图、 楼梯详图 共29张图纸。

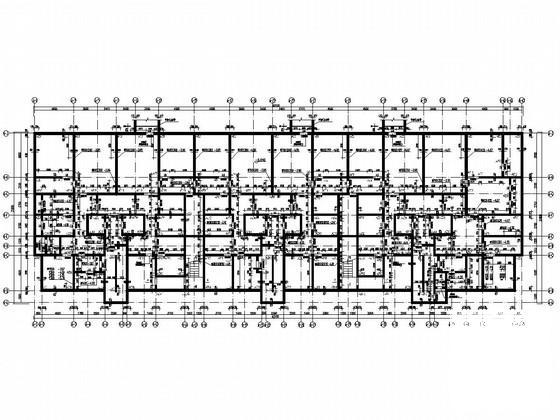

地下二层墙体平面图

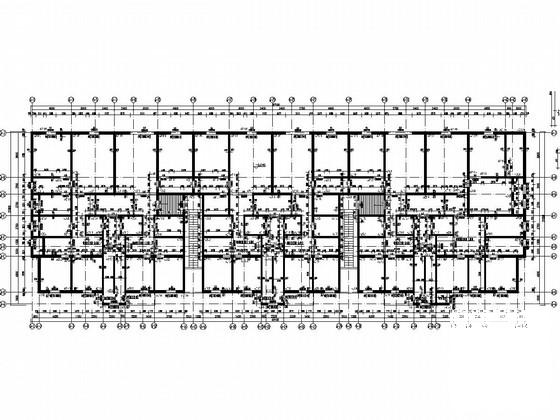

一层墙体平面图

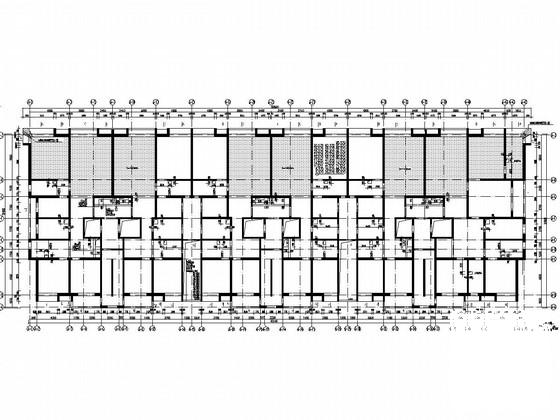

二~三十二层顶板模板及配筋平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-4 15:12:59上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
