建筑类别：科研
-
厂房建筑高度类型：单层厂房
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构, 钢结构
-
钢筋混凝土结构：框架
-
钢结构：门式刚架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.50kN/平方米
-
参考图纸：32张
-
设计年代：近代
附件详情
该项目是中精微仪器设备有限公司车间项目，单层厂房部分为轻钢门式刚架结构，局部贴建三层为现浇钢筋混凝土框架结构。单层厂房部分维护结构为压型彩钢板墙体，贴建三层维护结构为轻质混凝土砌块。 基础类型及埋置深度：单层厂房部分为钢筋砼柱下独立基础，拉梁连系；贴建三层框架结构为柱下钢筋混凝土梁式基础，基础埋深-1.8m。
建筑设计面积：4985.80平方米。占地面积：4250.96平方米。抗震设防烈度为7度。
结构专业该资料包含：砼
结构设计说明
，钢结构设计总说明，基础
平面布置图
，基础详图，地脚螺栓布置图，檩条布置图，柱间支撑图，墙面檩条图，各层梁板图，楼图图等共计19张图。
建筑专业该资料包含：建筑设计总说明、营造做法表，平面图，立面图，剖面图，楼梯、外檐、节点、卫生间详图，门窗表及门窗小样等共计13张图。
分享投稿时间：近几年12月。

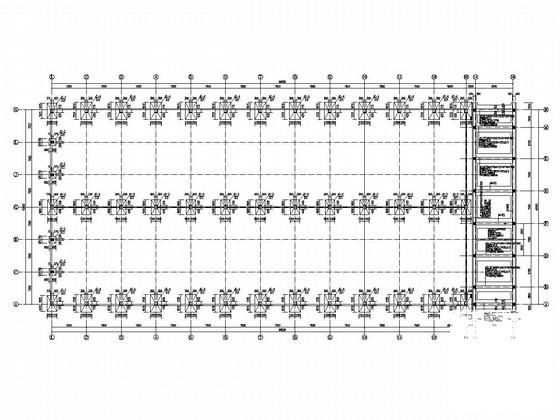

基础平面布置图

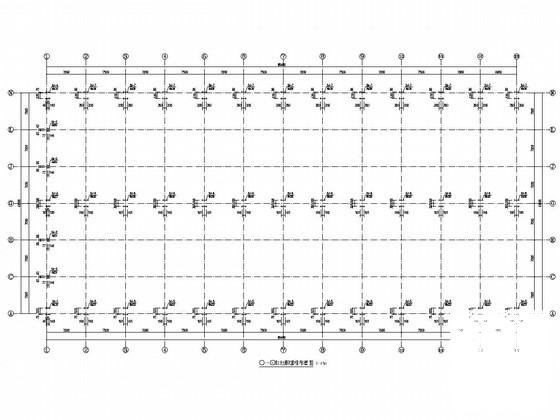

地脚螺栓布置图

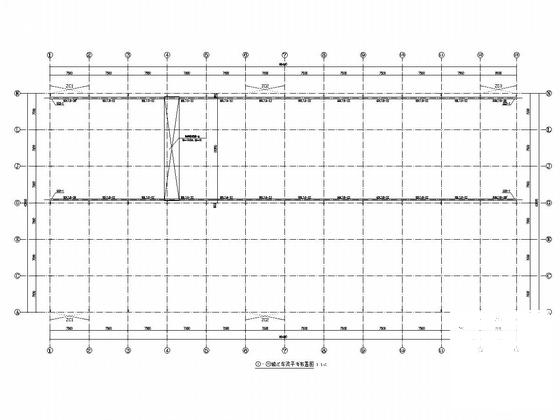

吊车梁平面布置图

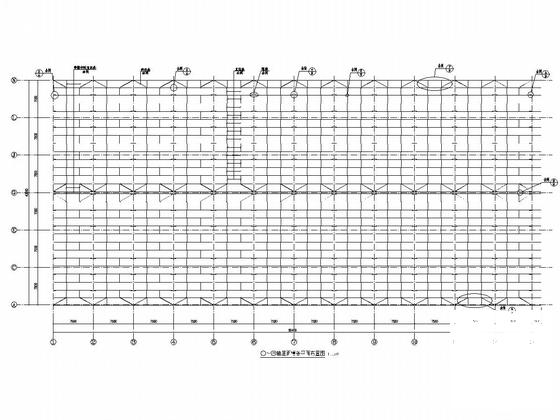

屋面檩条平面布置图
梁平法施工图
节点详图

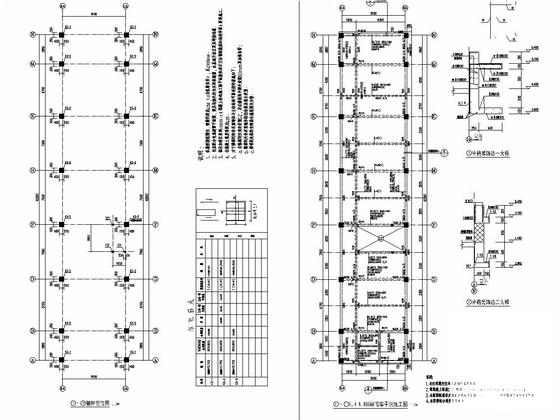

卫生间详图

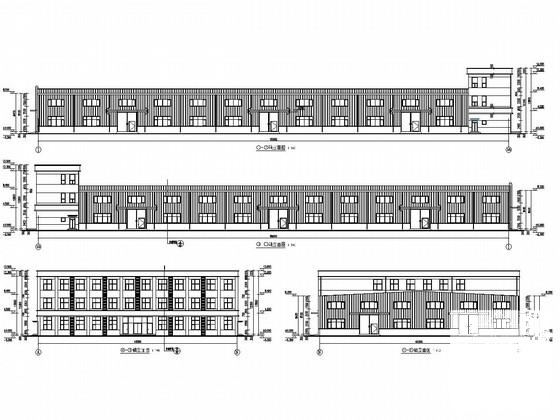

平面图
