江宁钢结构物流仓储建筑结构CAD施工图纸(现浇钢筋混凝土)(dwg)

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度：单层厂房
• 地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：桩基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 雪压：0.65kN/平方米
• 参考图纸：29张
• 设计年代：近代

附件详情

南京江宁某钢结构物流仓储建筑结构图
该资料为：南京江宁某钢结构物流仓储建筑结构图
该项目建址位于南京江宁，本项目为轻型工业建筑，建筑结构形式采用多跨连续轻型钢结构。局部二层楼面采用压型钢板上现浇钢筋混凝土楼板；压型钢板仅作模板用。
基本风压：0.40KN/平方米
基本雪压：0.65KN/平方米
抗震设防烈度为7度
结构设计使用年限为50年，建筑结构的安全等级为二级。
该资料包含：
1、建筑图：
建筑设计说明、一层平面图、屋顶平面图、立面图、剖面图、高窗平面图、卫生间、 楼梯详图 、门窗表及详图、升降台详图、节点详图、蒸压轻质加气混凝土板排板立面图共10张图纸；
2、结构图：
钢结构设计施工总说明、焊缝标准图、钢柱平面布置图、钢柱脚锚栓平面布置图、钢柱脚锚栓及埋件定位详图、柱间支撑平面布置图、二、三层钢梁平面布置图及节点详图、办公区二层钢承板及配筋平面布置图、屋顶主结构平面布置图、屋面次结构 平面布置图 、屋顶支撑构件大样及节点详图、柱间支撑、门框、墙檩条立面布置图、柱间支撑立面布置图二及门框详图、GJ大样共19张图纸。

2

3

4

a-1 详图07-01-04dwg.dwg

a-1平立面图改入口07-01-15dwg.dwg

a-1物流仓储刚架图正式图05[1].22.dwg

a-1物流仓储结构平立面正式图05[1].22.dwg

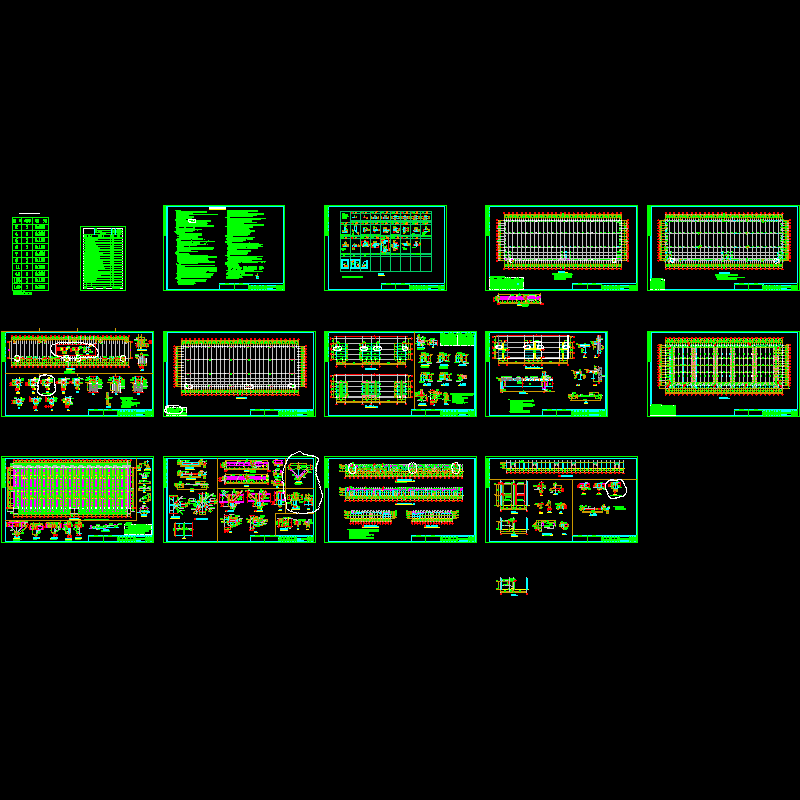

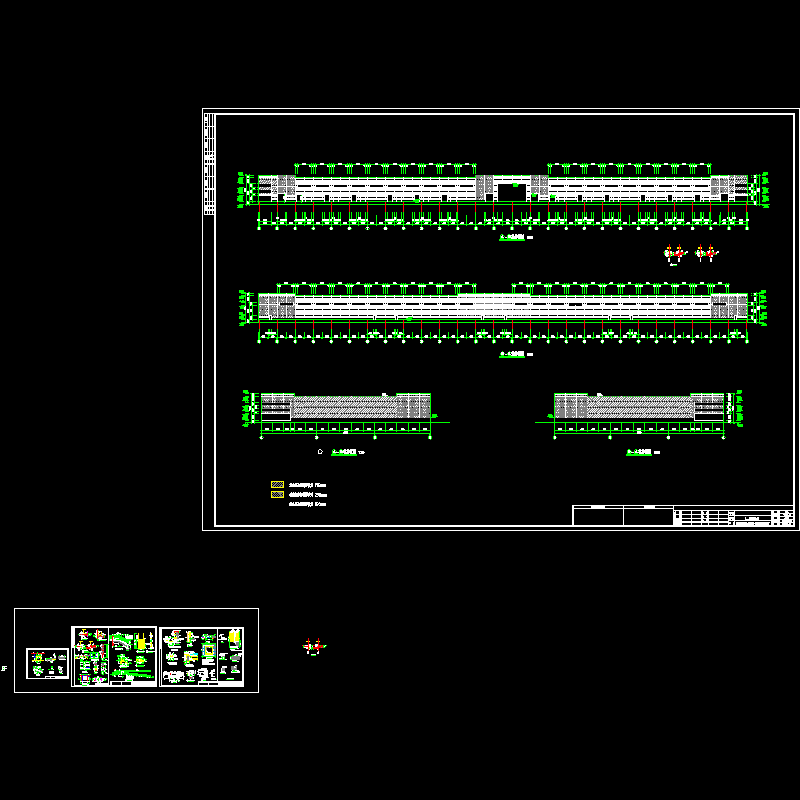

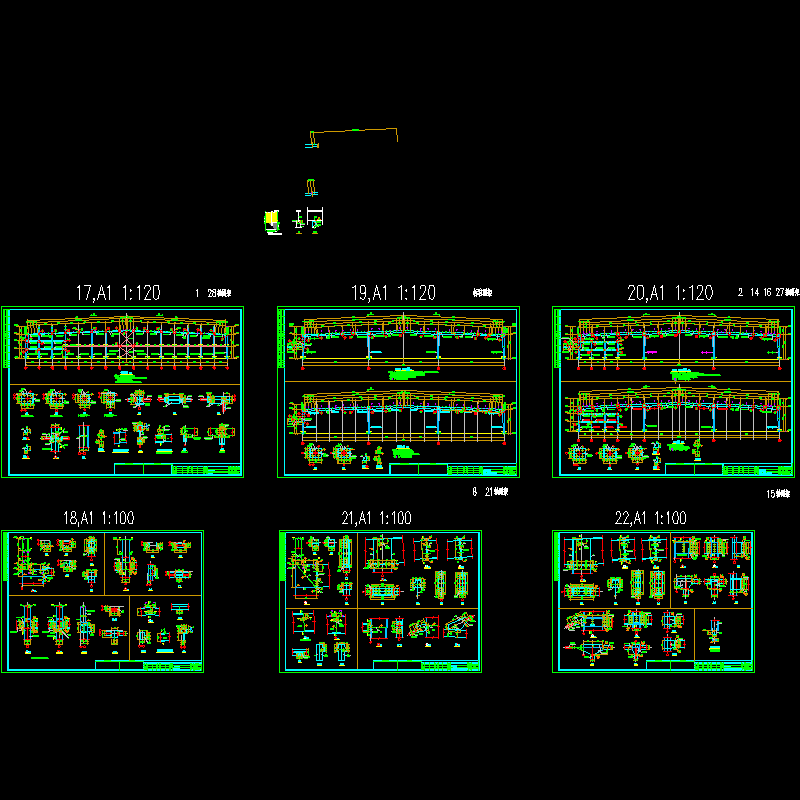

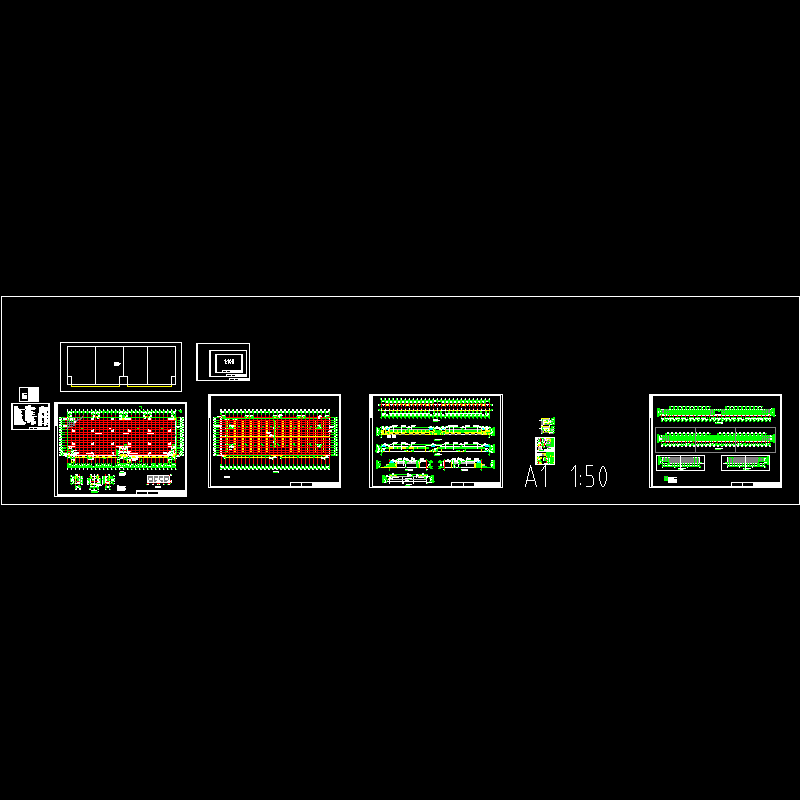

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-15 12:33:07上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑设计专区发帖交流相关知识。
