钢结构物流库车间建筑结构施工CAD图纸

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：多层建筑
  • 厂房建筑高度类型：多层厂房
  • 地上层数：1层
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢结构
  • 钢结构：门式刚架
  • 基础形式 ：混凝土基础,独立基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：7度抗震
  • 风压：0.4kN/平方米
  • 雪压：0.45kN/平方米
  • 参考图纸：28张
  • 设计年代：近代
钢结构物流库施工该资料包含总平面图、车间底层平面图、车间夹层、雨棚、高窗平面图、屋顶排水平面图、南立面图、北立面图、东立面图、西立面图、 楼梯详图 、建筑 节点详图 、基础布置平面图、基础详图、卸货平台施工图、地磅施工图等

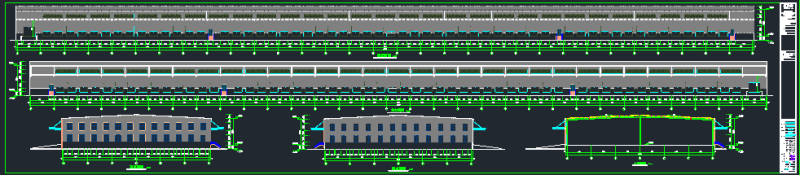

建筑立面图

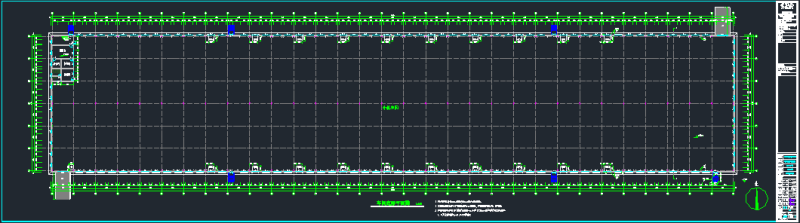

车间底层平面图

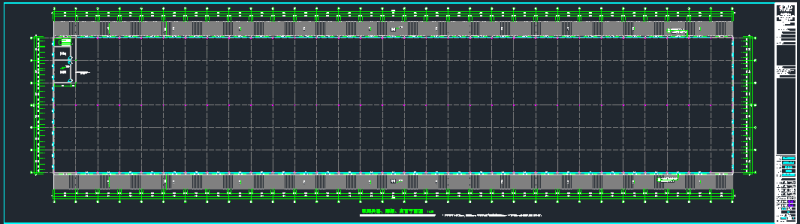

车间夹层、雨棚、高窗平面图

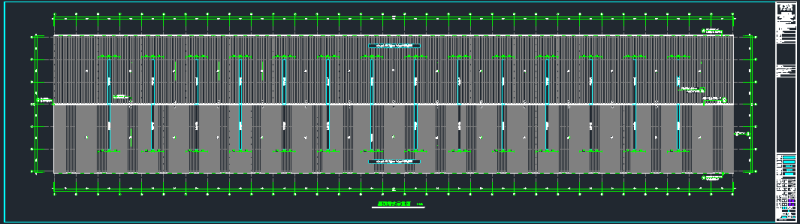

屋顶排水示意图

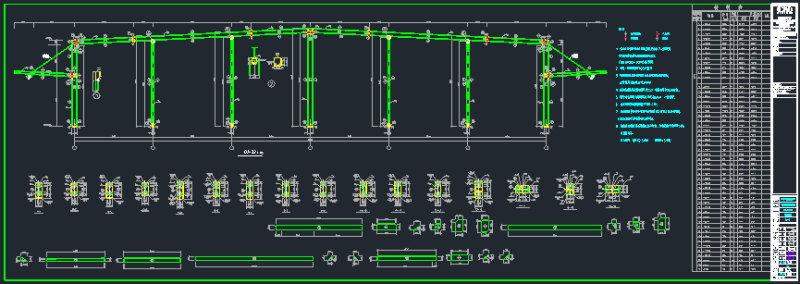

钢架详图
柱间支撑、GJ、屋面、雨棚SC、屋面、雨棚XG结构布置图
雨棚、屋面檩条隅撑拉条布置图
柱脚锚栓布置图
基础 平面布置图
基础详图
卸货平台施工图&地磅施工图
梁柱 节点图
楼梯施工图
楼梯详图
ZC详图
钢结构设计施工图说明
资料目录
