[CAD]6层框架办公楼建筑结构设计图纸(现浇钢筋混凝土)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：抗震不设防
• 风压：0.65kN/平方米
• 参考图纸：46张
• 设计年代：近代

附件详情

建筑层数:该项目地上6层，一层为车库，综合业务大厅，办公室。二~五层均为办公室，六层为多功能厅，会议室。结构体系：现浇钢筋混凝土结构。建筑图共计18张，其中包括：建筑总说明，1-6层平面图，机房及屋顶平面图，3张立面图，2张剖面图，2张墙身 节点详图 ，卫生间及楼梯间详图，门窗表等。
结构图共计28张，其中包括：结构设计总说明，基础平面图及详图，1-6层框架柱定位图，机房及设备间柱定位图，1-5层梁配筋图、机房及设备间梁配筋图，1-5层板配筋图、机房及设备间板配筋图，一二层详图，屋面详图（一）、（二），楼电梯详图，电梯详图等。

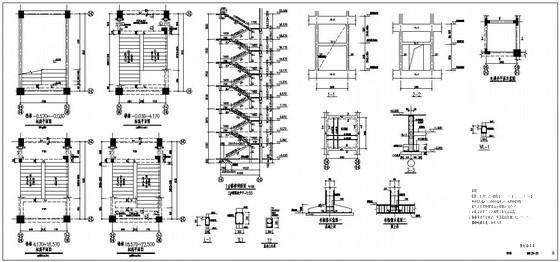

第 1 张图

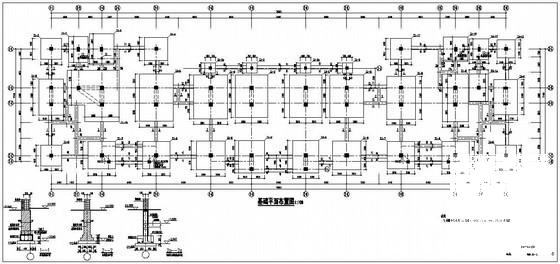

第 2 张图

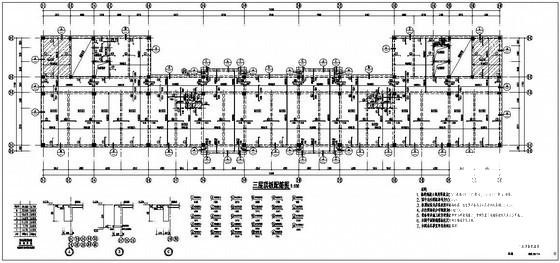

第 3 张图

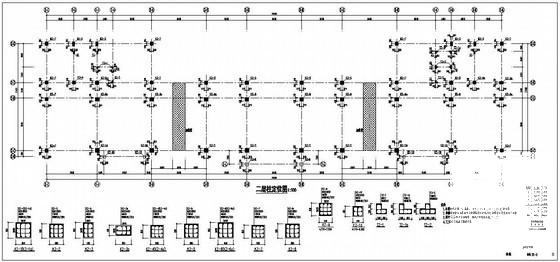

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
