[CAD]理工学院办公楼毕业设计方案(建筑结构设计图纸)(现浇钢筋混凝土)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某理工学院办公楼 毕业设计 (含计算书、建筑结构设计图)
该资料为：[学士]某理工学院办公楼 毕业设计 (含计算书、建筑结构设计图)
主体结构共五层，层高均为3.6m。另一局部结构为一层。
主要构件选型
梁、板、柱建筑设计结构形式：现浇钢筋混凝土结构
墙体采用：普通粘土砖
墙体厚度：外墙、内墙：240mm
基础采用：柱下独立基础
内容包括：
计算书：
第一章 设计依据及建筑设计说明
第二章 结构设计说明
第三章 荷载计算（标准值）
第四章 内力计算
第五章 内力组合
第六章 梁柱配筋设计
第七章 基础设计
共66页。
该资料包含：

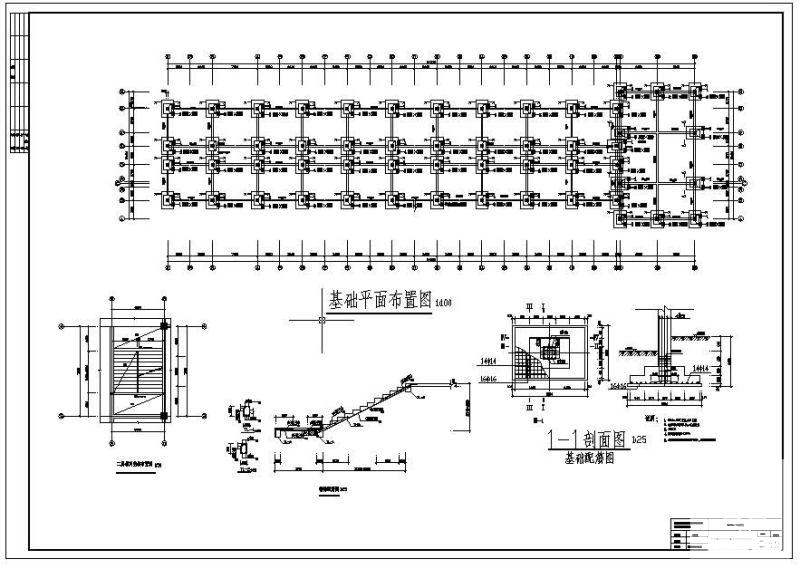

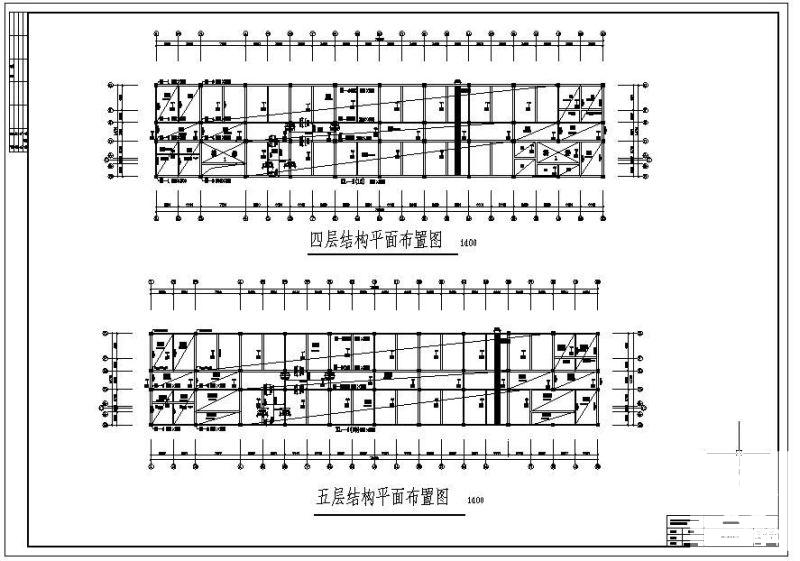

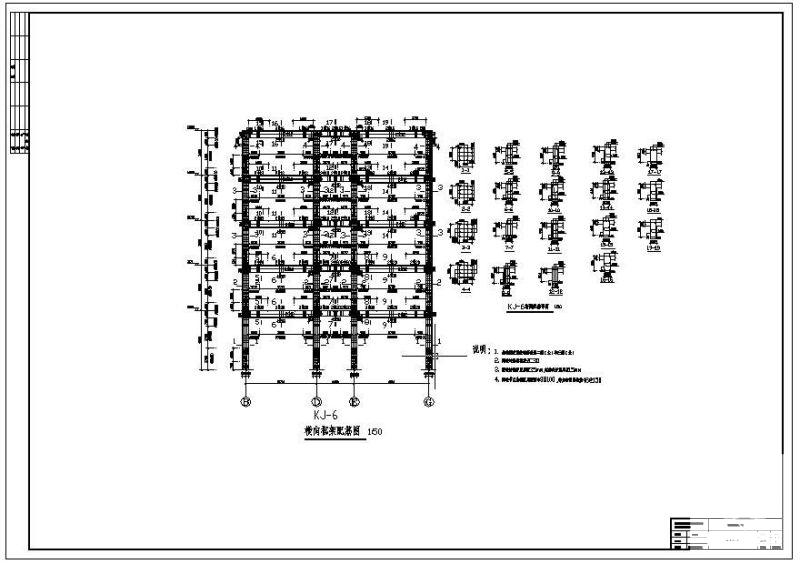

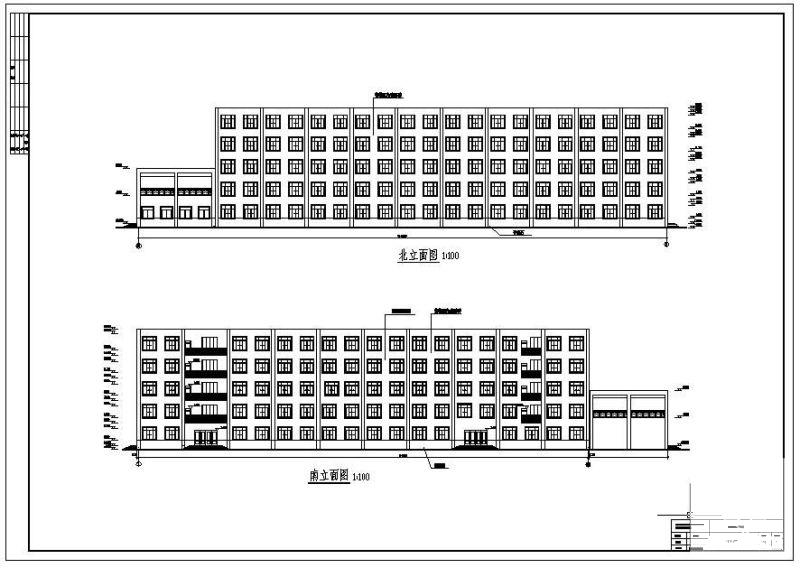

建施设计说明、平面图、剖面图、立面图及屋顶平面图、楼梯平面图及屋面女儿墙 节点详图 、立面图、结构施工设计说明、结构平面图、基础平面布置图、横向框架配筋图、断面配筋详图、施工平面布置图、施工进度图共13张图纸。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-30 08:37:50上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在办公建筑专区发帖交流相关知识。
