一份高层点式住宅毕业设计方案(建筑结构设计CAD图纸)(现浇钢筋混凝土)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某高层点式住宅毕业设计
该资料为：[学士]某高层点式住宅毕业设计
该10层高层住宅楼，采用现浇钢筋混凝土剪力墙结构、墙下条形桩基，标准层建筑平面布置如图所示，主体结构高度为29.6m，层高2.8m，突出屋面电梯机房层高3.0m，结构主体总高度32.6m。
该工程抗震设防烈度为8度，场地类别为Ⅱ类，设计地震分组为二组，基本风压0.55kN/平方米，地面粗糙度为B类，基本雪压为0.3kN/平方米；该房屋为丙类建筑。
内容包括：
Word文档：
第1章 建筑设计
第2章 结构计算
共71页。

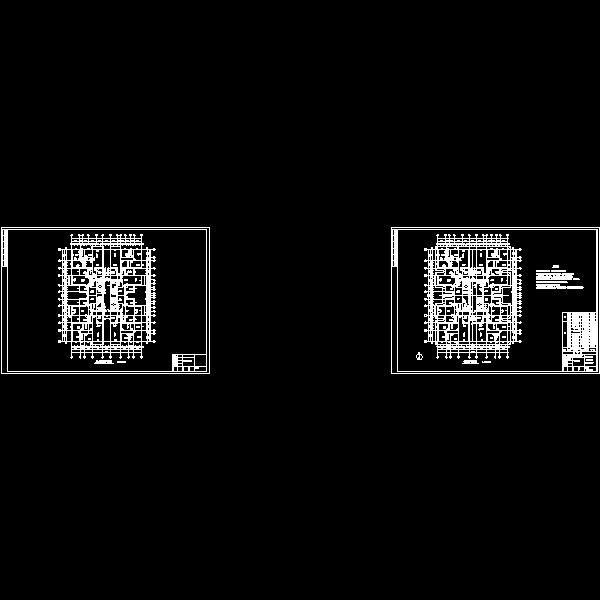

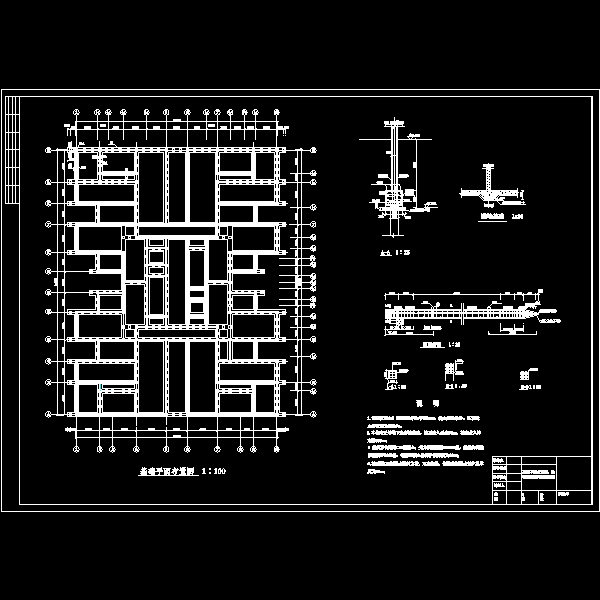

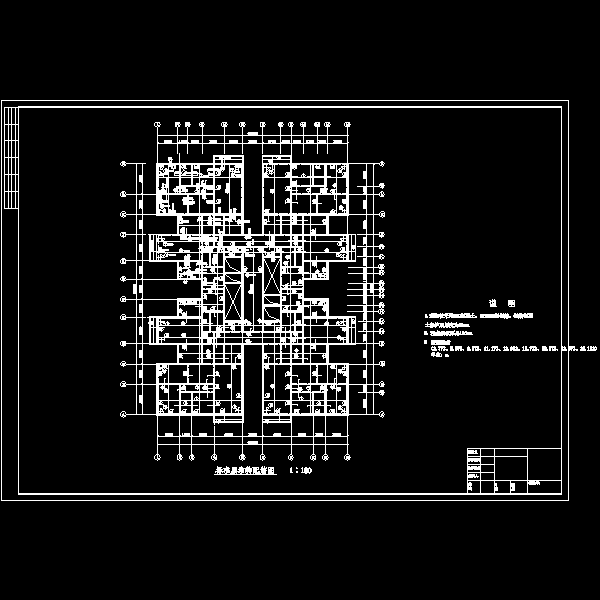

图纸：首层平面图、标准层平面图、基础 、基础剖面图及桩配筋图、标准层结构配筋图。

2

3

4

lyl11.dwg

修正结构配筋图（新）.dwg

基础平面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-1 22:13:40上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
