一份7层框架学生公寓毕业设计方案(建筑结构CAD图纸)(现浇钢筋混凝土)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该资料为黑龙江八一农垦大学本科毕业设计
附件详情
大庆市拟建7层大学生公寓楼，建筑面积11235.91m2，该工程是建设在黑龙江省大庆市地区，框架结构房屋。主体结构部分共七层，层高为3.3米，外墙采用加气空心混凝土砌块，外墙400mm，内墙200mm，楼盖和屋盖均采用现浇钢筋混凝土结构,外门为铝合金，其余为木门，抗震设防烈度为7度、场地类别为Ⅱ类。基本风压：0.55kN/平方米，基本雪压：0.255kN/平方米
共70页。

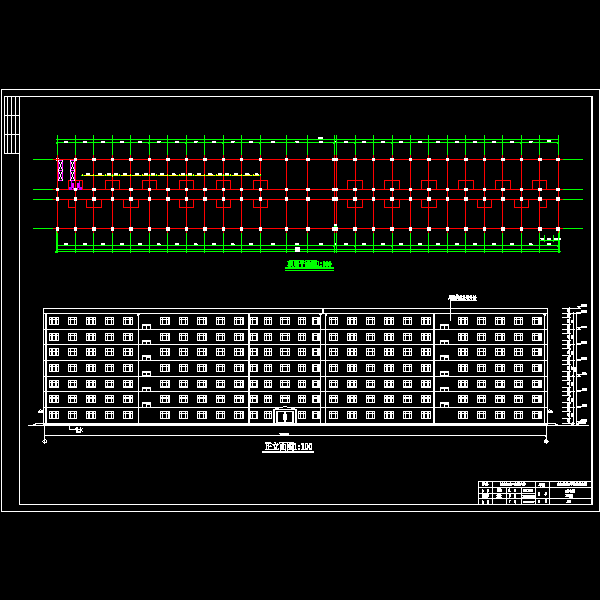

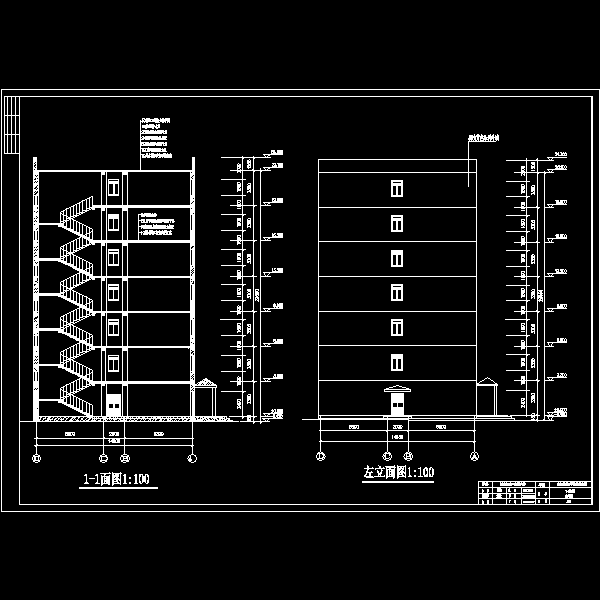

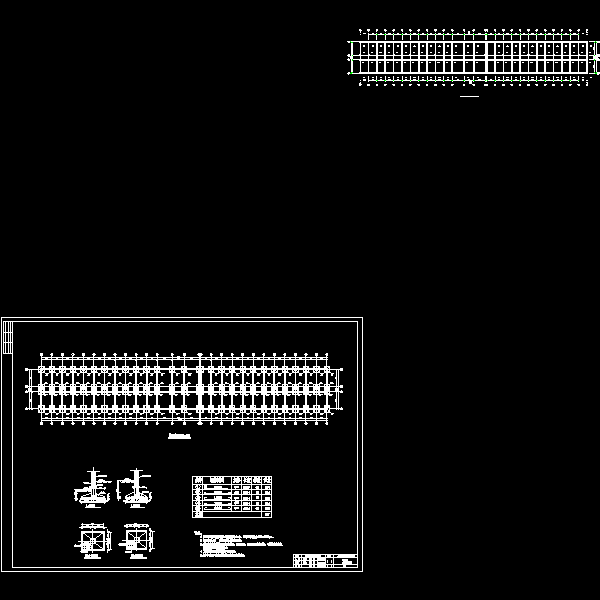

该资料包含：总平面图，建筑平面图，立面图，剖面图；基础平面图，一榀框架平面图，楼板配筋图， 等

11剖面图.dwg

基础.dwg

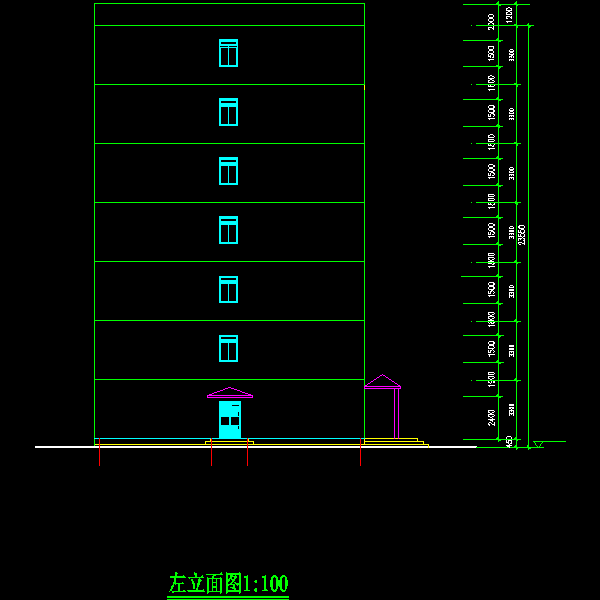

左立面图.dwg

11剖面图左立面图.dwg

总平面图.dwg

顶层平面图正立面图.dwg

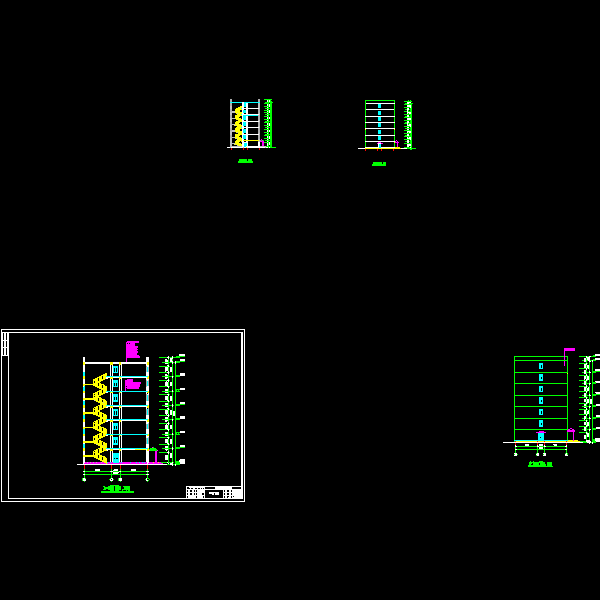

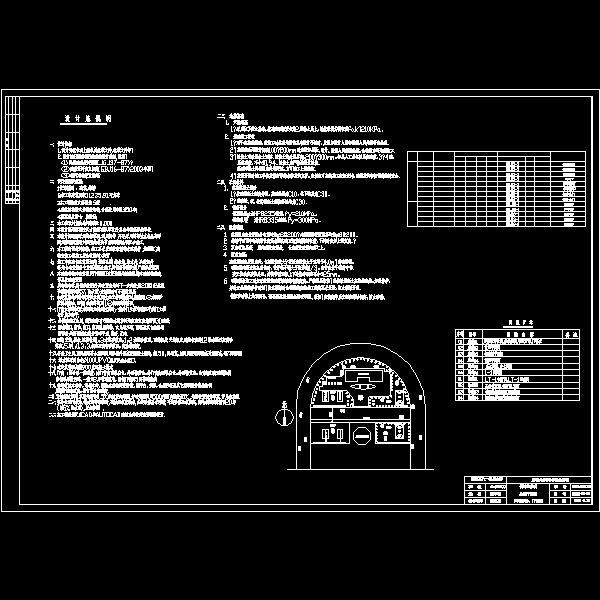

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
