[CAD施工图]{学士}一份7层框架办公楼建筑及结构毕业设计方案(现浇钢筋混凝土)

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

某七层框架办公楼建筑及结构毕业设计，主体结构为7层，层高均为3.4m。主要填充墙采用240厚的加气混凝土空心砌块，楼盖及屋盖均采用现浇钢筋混凝土结构。该资料包含：底层平面图、标准层平面图、南立面图、框架配筋图、基础施工图、四层结构平面图。

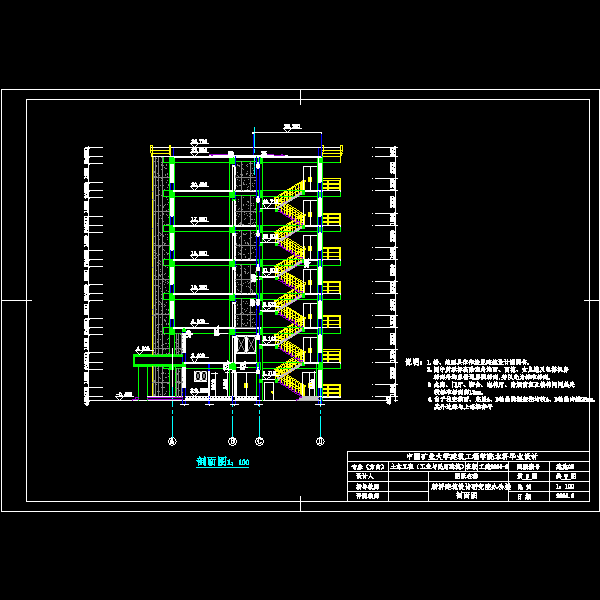

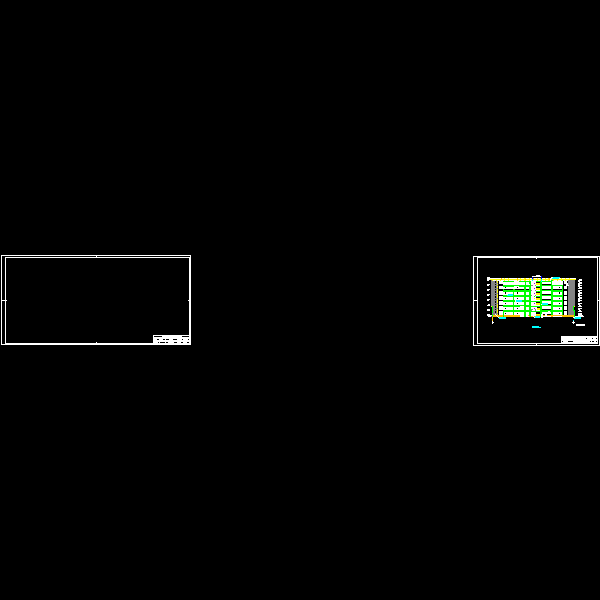

剖面图.dwg

北立面图.dwg

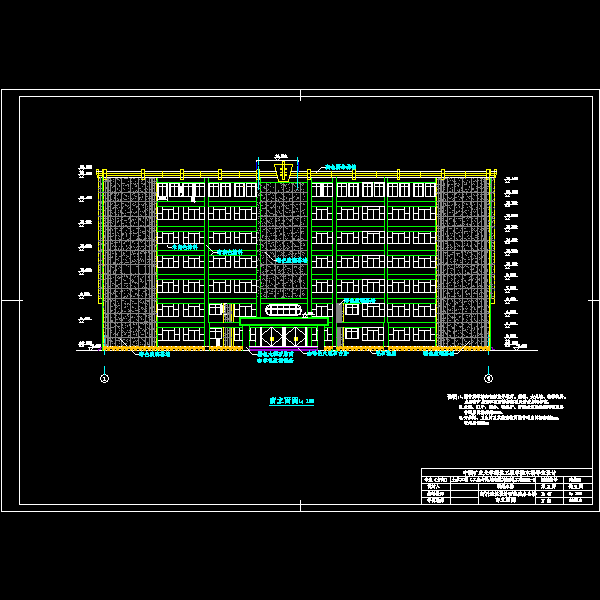

南立面图.dwg

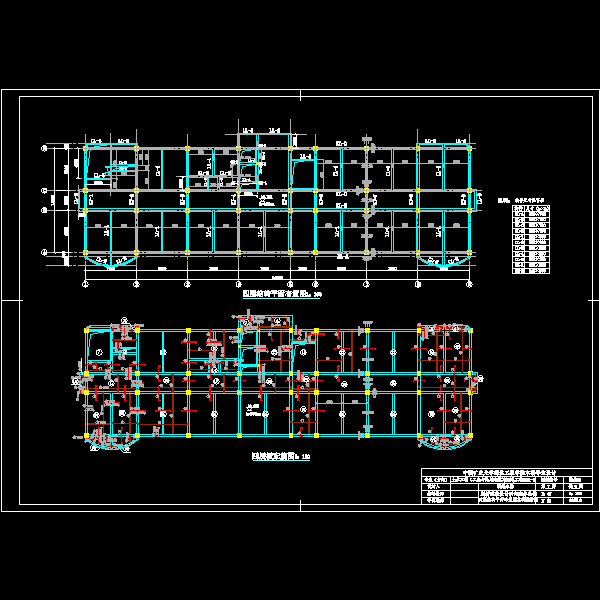

四层结构平面图.dwg

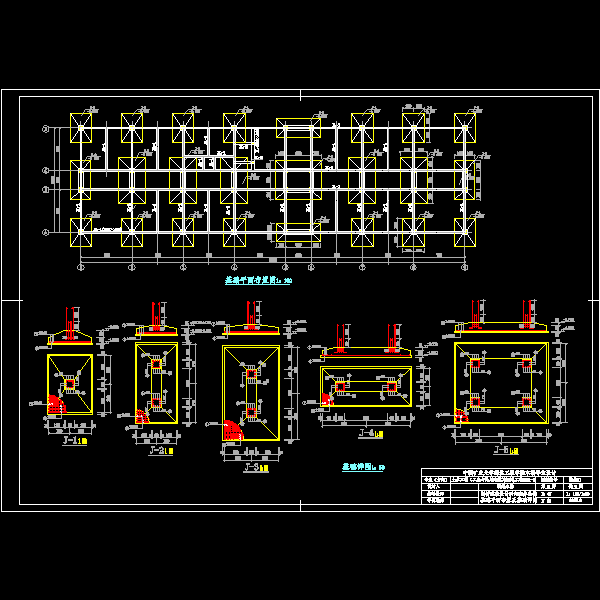

基础图.dwg

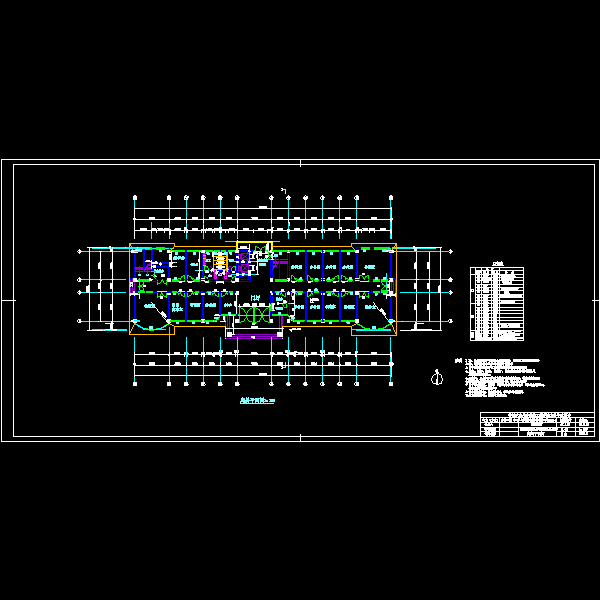

底层平面图.dwg
