时代大厦办公楼建筑结构CAD施工图纸（毕业设计方案）(现浇钢筋混凝土)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 工程设计年代：近代-12
• 图纸设计深度：施工图
• 其它专业图纸：结构
• 建筑设计面积：7000平方米
• 设计效果图：无
• 有无人防：无

附件详情

建筑地点：北京市
建筑类型：六层综合办公楼，框架填充墙结构。
建筑概况：建筑面积约7000平方米，室内外高差450mm，楼盖及屋盖均采用现浇钢筋混凝土框架结构，楼板厚度取120mm，填充墙采用蒸压白砂砖砌块。
门窗使用：门厅大门采用钢门，其它为木门，门洞尺寸为1.5m×2.5m，窗为铝合金窗，洞口尺寸为1.5m×2.1m，和1.2m×1.8m
地质条件：根据设计任务说明地震设防烈度为8度。地基承载力标准值为200KN/M2。
结构概况:结构体系框架结构,基础为柱下独立基础,基础混凝土C20,其余混凝土为C30.

内容包括完整的建筑、结构施工图、计算书

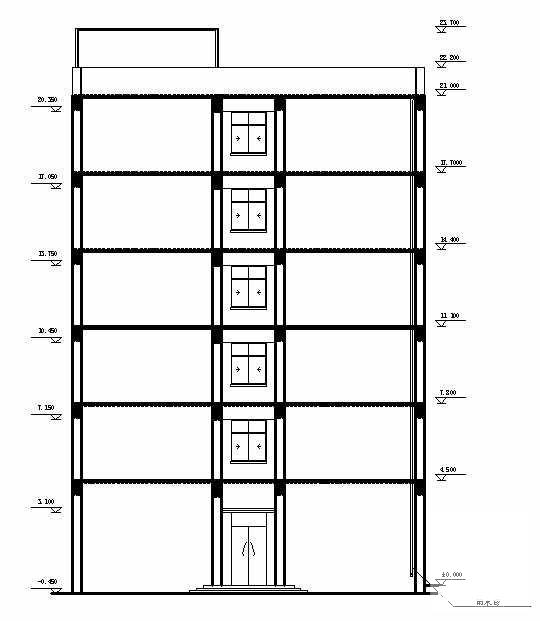

第 1 张图

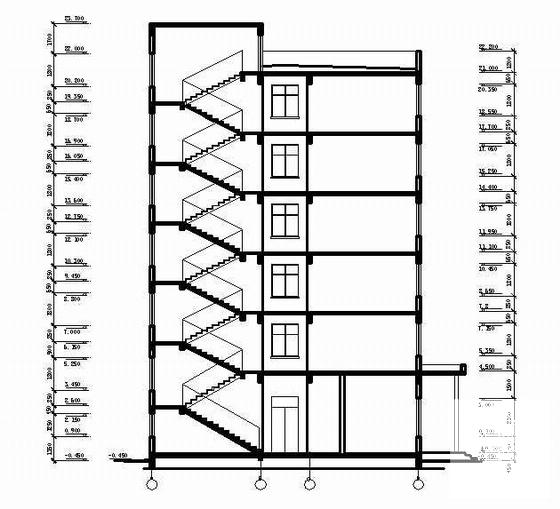

第 2 张图

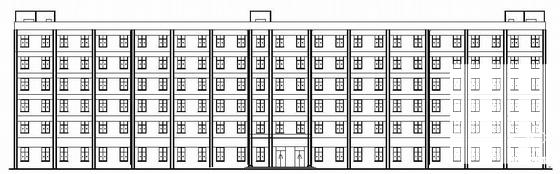

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
