[学士]医院办公楼毕业设计方案(施工组织设计、建筑结构设计CAD图纸)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某医院办公楼毕业设计(含计算书、施工组织设计、建筑结构设计图)
该资料为：[学士]某医院办公楼毕业设计(含计算书、施工组织设计、建筑结构设计图)
该项目为唐山市医院办公楼，其位置详见总平面图。拟建办公楼为五层，其采用框架结构,底层层高3.9米，2-4层层高3.3米,5层层高4.2米。总高19.2米,建筑面积为4000平方米左右。其主要用途为办公所用,其中一层设置门厅，值班室，接待室，仪器室,资料室,开水房,楼梯，卫生间，其余为办公室。二层设档案室，休息室,楼梯，卫生间，其余为办公室。五层设院长室,副院长室,后勤部,人力资源部,会议事，卫生间，其余为库房。
工程所在地：唐山市市区。地基承载力特征值fak 按160Kpa 设计。
设计使用年限：50年。
抗震设防：抗震设防烈度8度，设计承载力特征值为0.15g，设计地震第一组。
内容包括：
计算书：
第一章 综述（绪论）
第二章 建筑部分设计
第三章 结构部分设计
第四章 施工组织部分设计
共110页。
该资料包含：

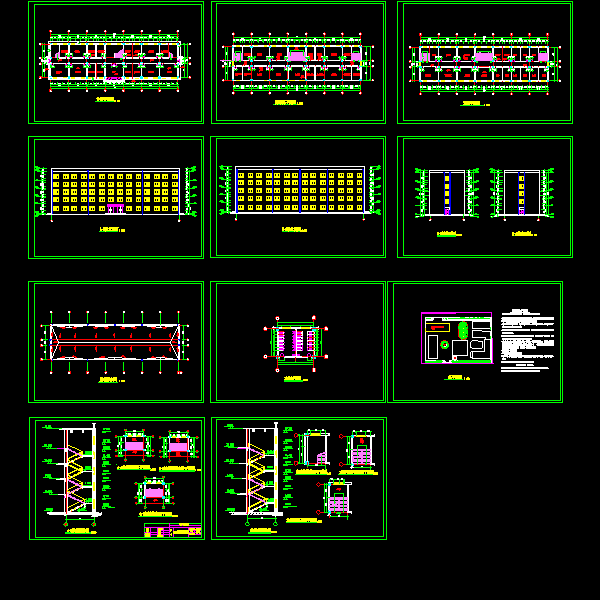

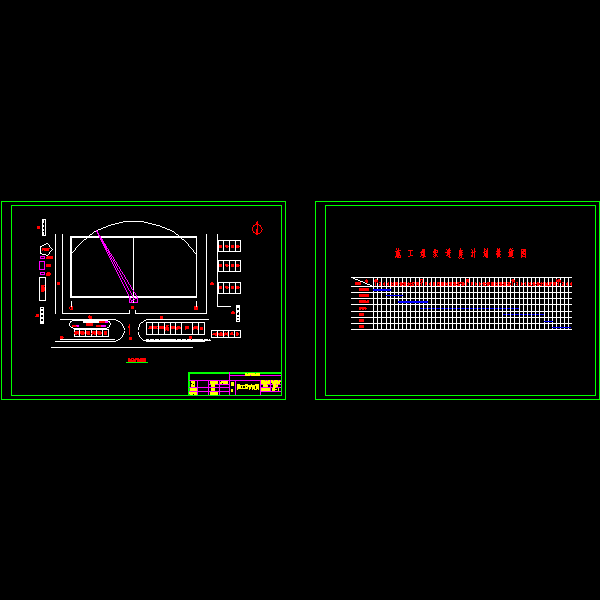

建筑说明、建筑平面图、建筑立面图、建筑楼梯详图、结构设计说明、基础平面布置图、基础详图、首层楼板配筋图、框架配筋图、楼梯配筋图、施工图、施工进度表共18张图纸。

建筑图.dwg

施工图.dwg

结构图.dwg
