一份五金厂厂房结构毕业设计方案(施工组织设计、建筑结构设计CAD图纸)

[复制链接]

0

主题

0

帖子

1555

积分

超级版主

Rank: 8Rank: 8

积分
1555
发表于 2020-4-1 08:20:09 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

[学士]某五金厂厂房结构毕业设计
该资料为:[学士]某五金厂厂房结构毕业设计
建筑类型:主体三层,现浇钢筋混凝土框架结构
设计资料:该项目建筑面积1765.6平方米,丙类厂房,耐火等级二级,抗震烈度六度,建筑设计年限为50年,室内外高差150.
主要包括屋盖、楼盖、框架主体结构、楼梯、基础等部分的计算和设计
附件详情
第1章 屋盖设计
第2章 楼盖设计(一层楼面板)
第3章 梁、柱截面尺寸的初步确定
第4章 一层连梁
第5章 框架设计
第6章 楼梯设计
第7章 基础设计
第8章 施工组织设计
共159页。
图纸:基础结构平面图、桩位平面图、桩身承台配筋图、柱平法布置施工图、一层板配筋图、楼梯施工图、一层梁配筋图、脚手架平面图、脚手架立面图和落地式脚手架剖面、塔吊承台基础和桩基、悬挑架剖面图和节点大样、模板设计图共12张图纸。


2

2

3

3

4

4

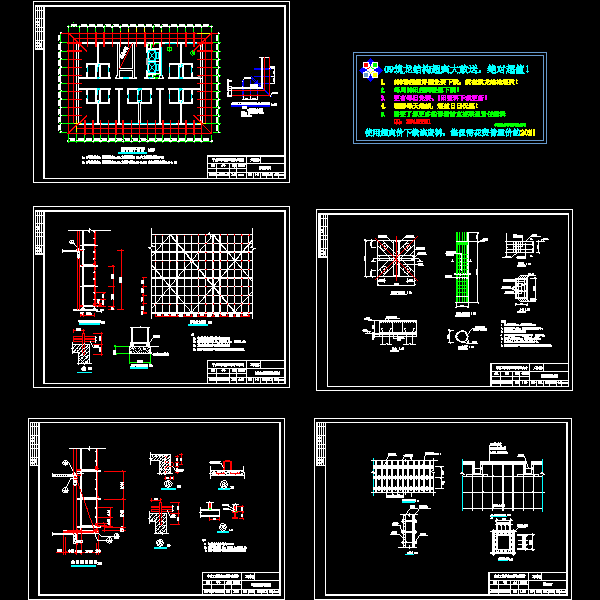

施工组织图.dwg
施工组织图.dwg

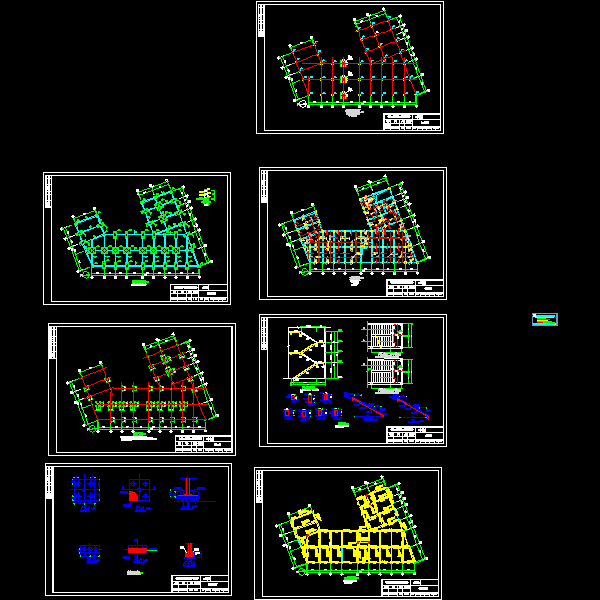

结构图.dwg
结构图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-4-1 08:20:09上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ede10sww22sf001f01f.rar

3.57 MB

售价: 100 积分    赚积分
