一份高层住宅毕业设计(建筑结构设计方案CAD图纸)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某高层住宅毕业设计
该资料为：[学士]某高层住宅毕业设计
该项目的结构类型为钢结构纯框架体系。
地上10层，另有小棚一层。H=32.8m，L=46.5m，B=18.6m。
屋面做法为：现浇压型钢板-现浇混凝土组合的结构层
地震基本烈度为6度
基本风压0.55kN/平方米，基本雪压为0.15kN/平方米
内容包括：
Word文档：
1 绪论
2 设计资料和结构选料
3 结构方案
4 结构分析模型与计算简图
5 分体系结构设计
6 主框架荷载计算与内力分析
7 主框架的设计
8 节点设计
9 涂装和防火设计
10 基础设计
11 对设计中几个问题的思考
共71页。
图纸：
建筑设计说明、总平面图、小棚层平面图、标准层平面图、机房层平面图、立面图、 、节点详图、结构设计说明、结构 、立面结构布置图图、楼板配筋图、基础布置及配筋图、节点详图、楼板配筋图、基础布置及配筋图、节点详图、柱脚节点详图共15张图纸。

2

3

4

建筑图.dwg

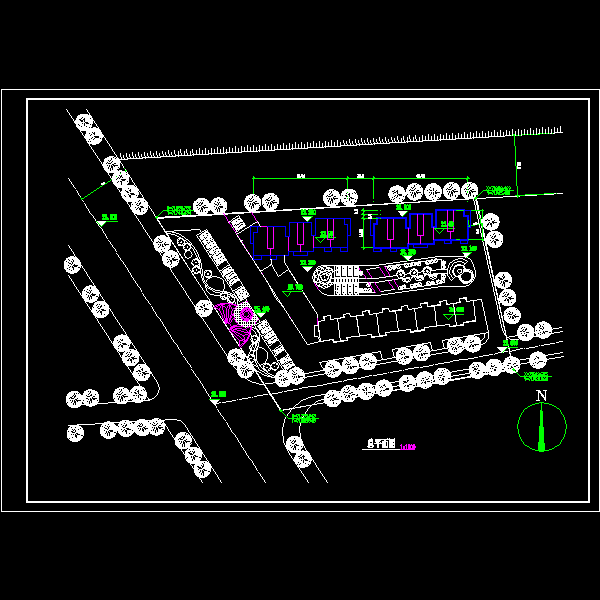

总平面图.dwg

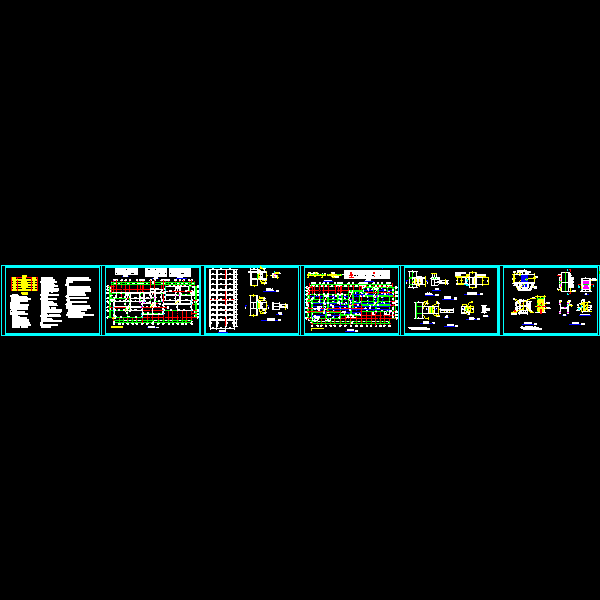

结构图.dwg

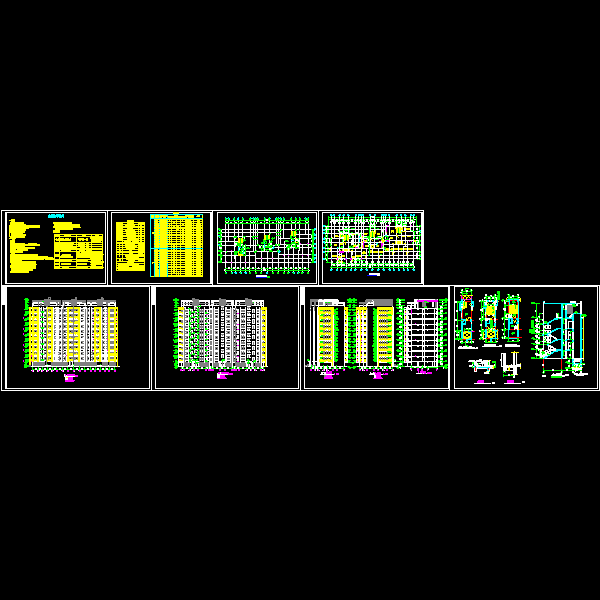

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-1 22:37:59上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
