鞋业5层框架厂房结构CAD施工图纸(现浇钢筋混凝土)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度：多层厂房
• 设计阶段：施工图设计
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：框架结构
• 基础形式：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.3kN/平方米
• 设计年代：近代

附件详情

成都某鞋业五层框架厂房结构施工图
该资料为：成都某鞋业五层框架厂房结构施工图
该项目主体建筑设计结构形式为现浇钢筋混凝土框架结构,基础型式柱下独立基础。
建筑室外自然地坪以上高20.400m。设置一抗震缝分隔为两个单体,长度均为70.20m, 宽度均为29.10m,两个单体各设一道后浇带。
基本风压：Wo=0.30KN/平方米, 地面粗糙度类别 ：B类,
基本雪压：s=0.10KN/平方米
场地地震基本烈度：7度
该资料包含：
结构设计总说明、基础平面布置图及地梁平面布置图、各层柱结构平面布置图、屋面柱结构平面布置图、各层梁结构平面布置图、屋面梁结构平面布置图、局部屋面梁结构 平面布置图 、各层现浇板配筋图、屋面现浇板配筋图、局部屋面现浇板配筋图、LT详图共19张图纸。

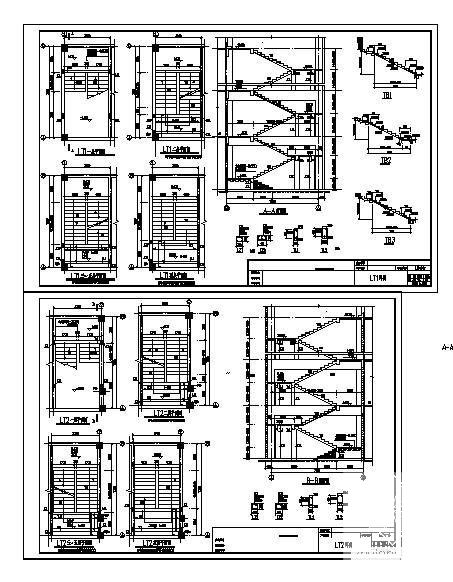

第 1 张图

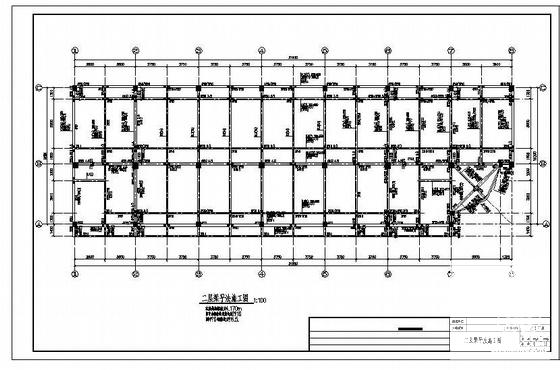

第 2 张图

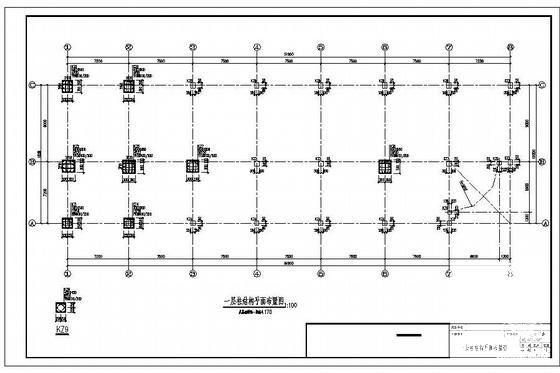

第 3 张图

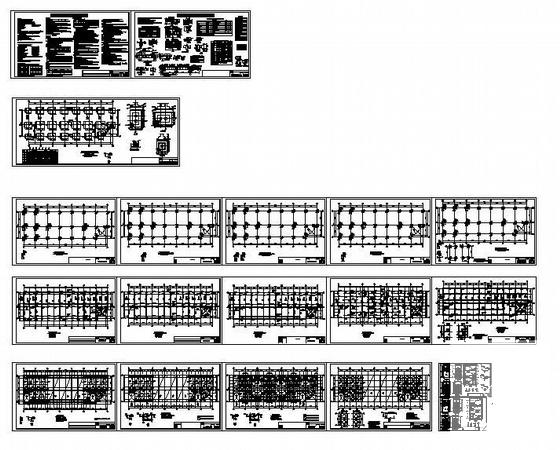

第 4 张图
