上海某钢筋混凝土排架厂房结构图
该资料为：上海某钢筋混凝土排架厂房结构图
厂房为钢筋混凝土排架结构，设计基准期为50年。
抗震设防烈度7度
基本风压：0.55KN/平方米
该资料包含：
结构设计总说明、基础平面图、基础详图、柱 平面布置图 、构件布置图、屋面构件布置图、柱详图及节点详图、屋架详图共10张图纸。

2

3

4

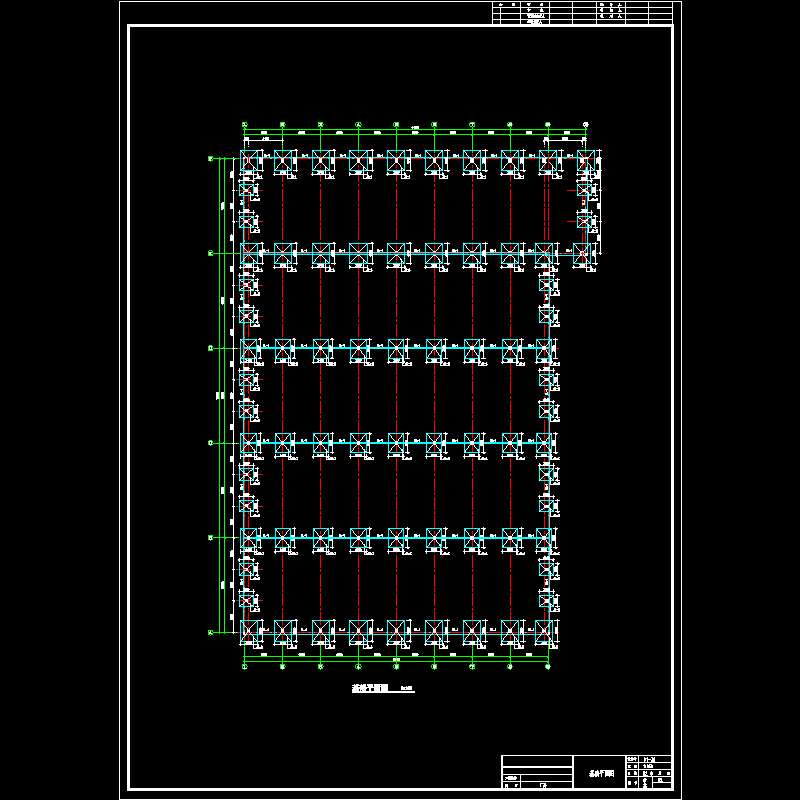

基础平面.dwg

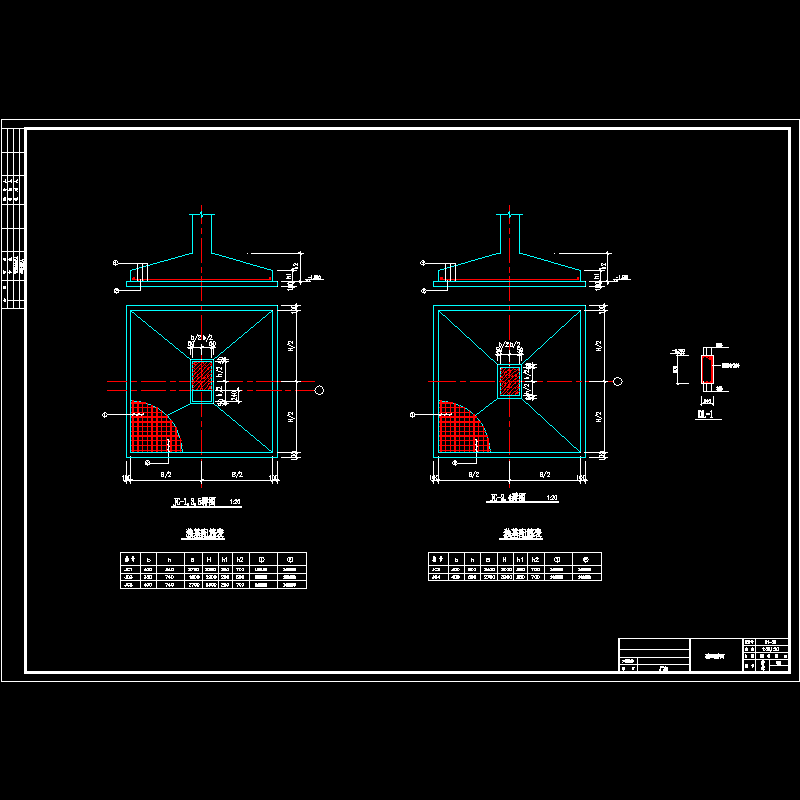

基础详图.dwg

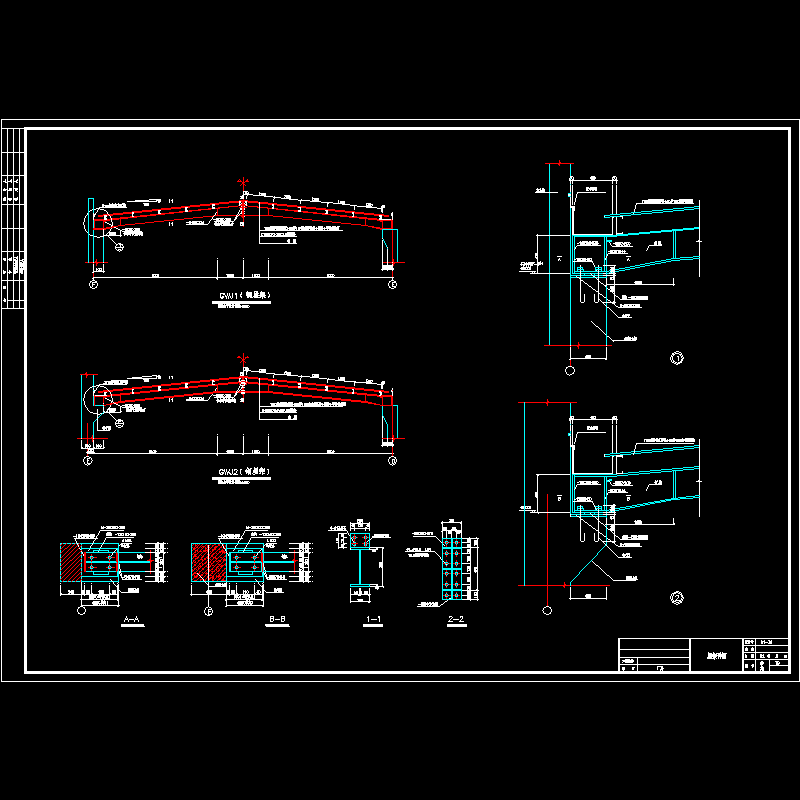

屋架详图.dwg

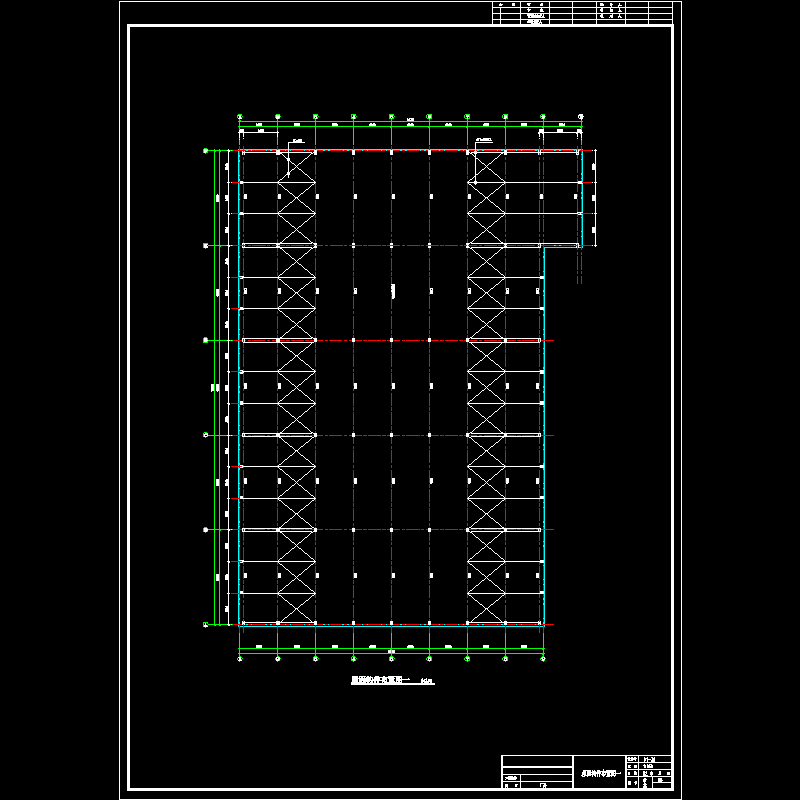

屋面构件布置一.dwg

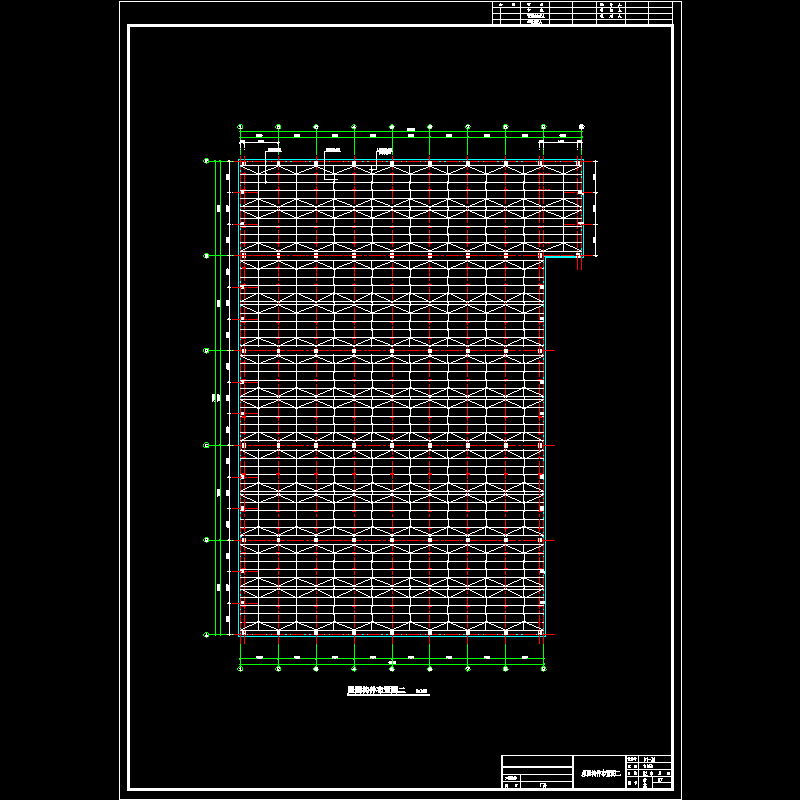

屋面构件布置二.dwg

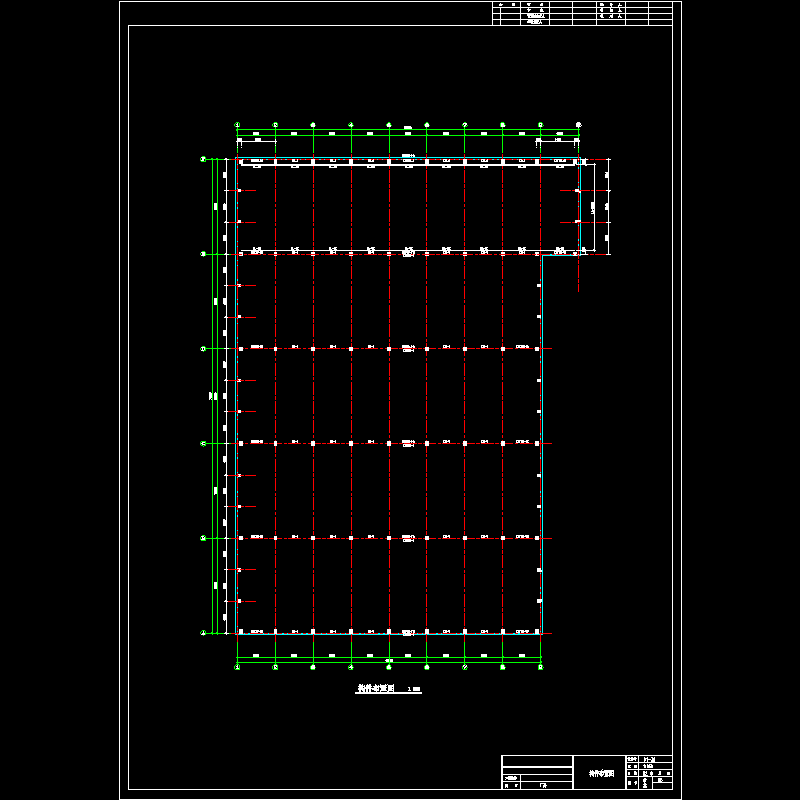

构件布置.dwg

柱平面布置.dwg

柱详图及节点详图.dwg

说明.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
