混凝土排架厂房结构CAD施工图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 钢筋混凝土结构:排架
  • 基础形式 :独立基础
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:27张
  • 设计年代:近代

附件详情

某混凝土排架厂房结构图
该资料为:某混凝土排架厂房结构图
该项目为钢筋混凝土排架结构。
风荷载:0.35KN/平方米
吊车荷载:D--E 20t+5t J =25%
抗震设防烈度:7度
该资料包含:
建筑说明及目录、结构说明、平面图、立面图、剖面图、详图、基础平面图、柱、吊车梁平面布置图、屋架上弦支撑布置图、屋架下弦支撑布置图、檩条、拉条布置图、钢天窗架 平面布置图 、天窗架檩条、拉条布置图、屋顶平面图、详图、模板及配筋、预埋件详图共27张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

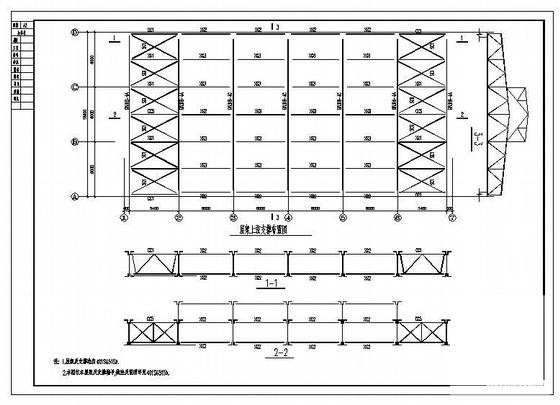

  • 排架结构厂房施工图 - 1
    排架结构厂房施工图 - 1

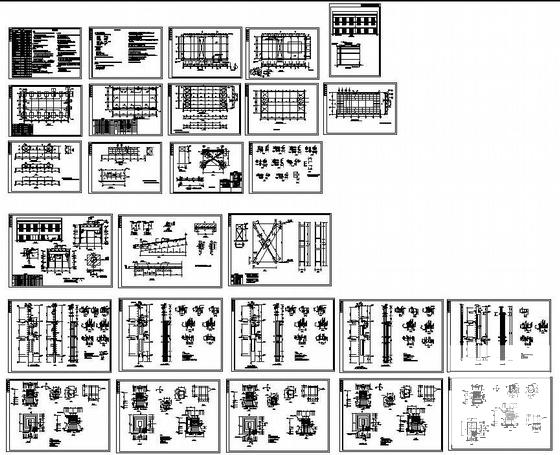

  • 排架结构厂房施工图 - 2
    排架结构厂房施工图 - 2

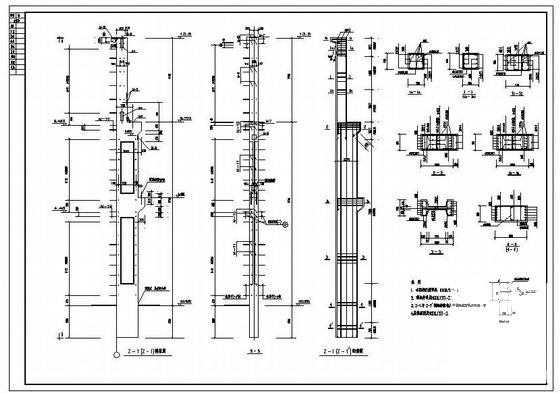

  • 排架结构厂房施工图 - 3
    排架结构厂房施工图 - 3

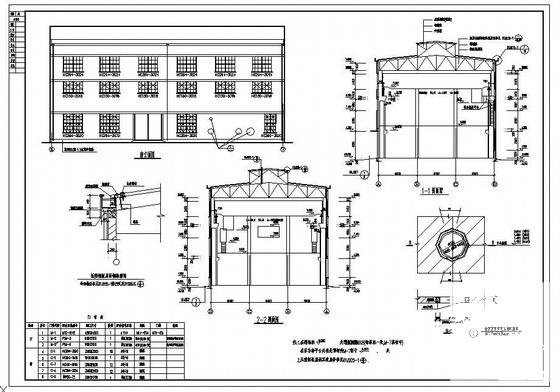

  • 排架结构厂房施工图 - 4
