一份物流园钢结构大门结构CAD施工图纸（条形基础）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：条形基础, 独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

物流园钢结构大门，结构体系门式刚架结构；结构安全等级为二级，抗震设防类别为丙类；柱下独立基础，墙下条形基础，基础设计等级为丙级，7度设防，屋面采用C型檩条支撑彩钢板。

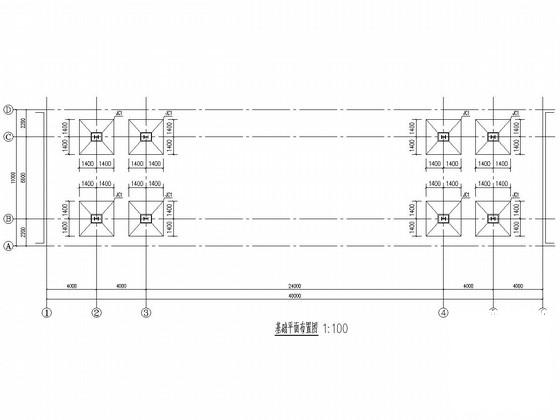

该资料包含： 结构设计说明 （土建部分、钢结构部分），基础图，基础详图，刚架、水平支撑结构布置图，檩条桁架及支撑结构布置图，墙面檩条结构布置图，HJL檩条桁架间连接结构布置图，钢架图等共计14张图。
分享投稿时间：近几年4月。

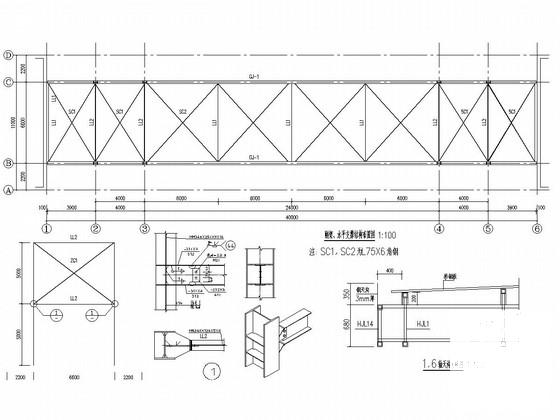

刚架、水平支撑结构布置图

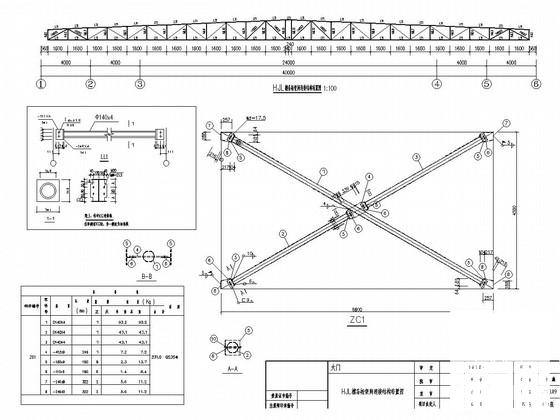

HJL檩条桁架间连接结构布置图

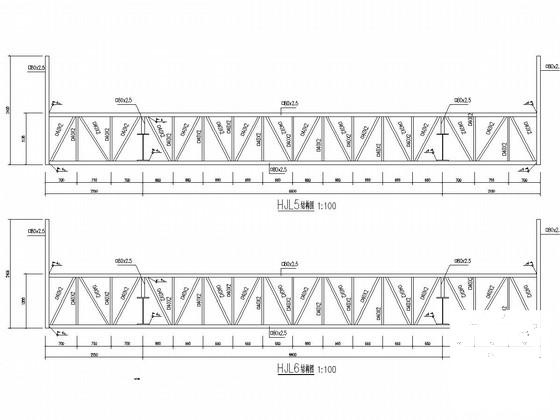

钢结构详图
