一份3层条形基础框架结构别墅结构CAD施工图纸（建筑图纸）

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：抗震不设防
• 参考图纸：15张
• 设计年代：近代

附件详情

该项目是私人别墅工程，为砖混结构，建筑占地面积为130平方米，建筑面积为：310平方米，总高度为11.8m，抗震设防烈度小于6度，基础采用墙下条形基础。
结构专业该资料包含： 结构设计说明 ，基础 平面布置图 ，各层梁板布置图，楼梯图等共计6张。
建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，节点大样图，楼梯图等共计9张图。

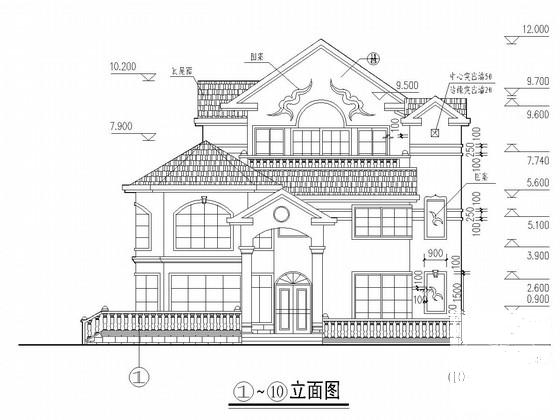

立面图

基础图

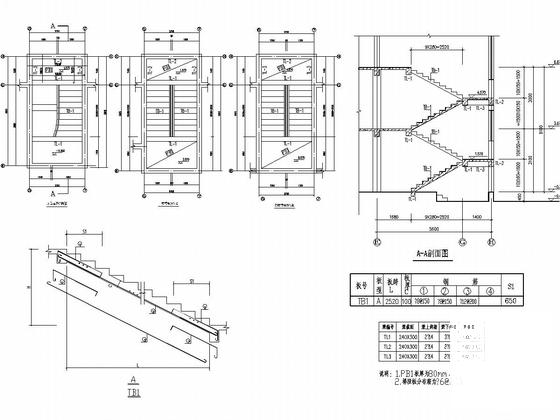

楼梯详图

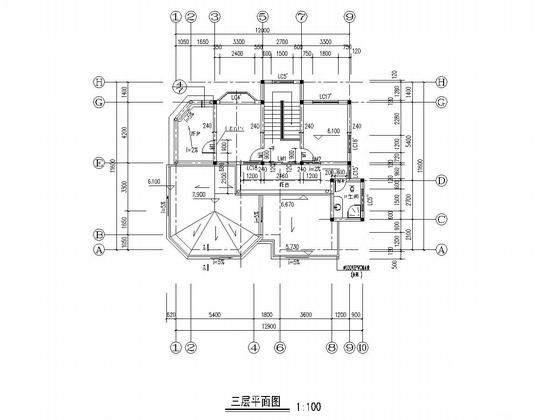

三层平面图

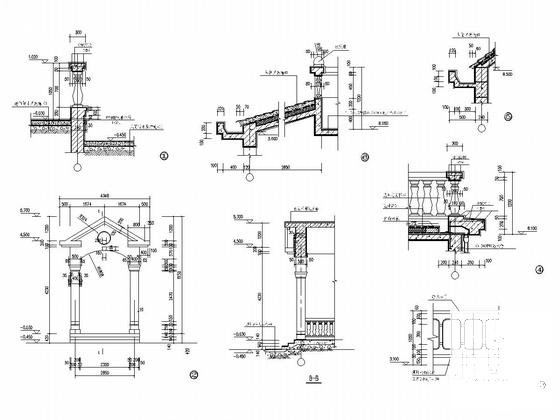

节点大样

节点、窗大样

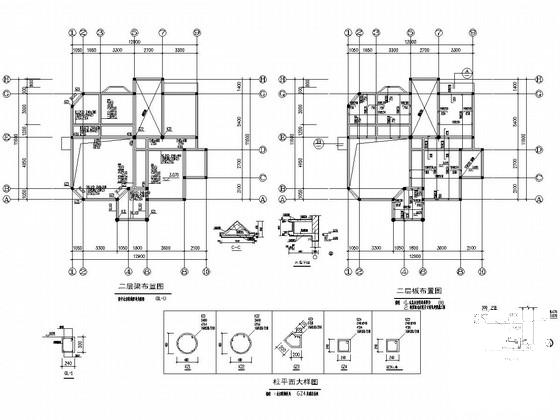

二层梁，板布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

第 8 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
