一份两层条形基础砌体结构别墅结构CAD施工图纸（建施）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.25kN/平方米
• 参考图纸：8张
• 设计年代：近代

附件详情

该资料包含：结构设计总说明，基础结构平面图，底层架空板结构平面图， 楼梯详图 等
共8张图纸。

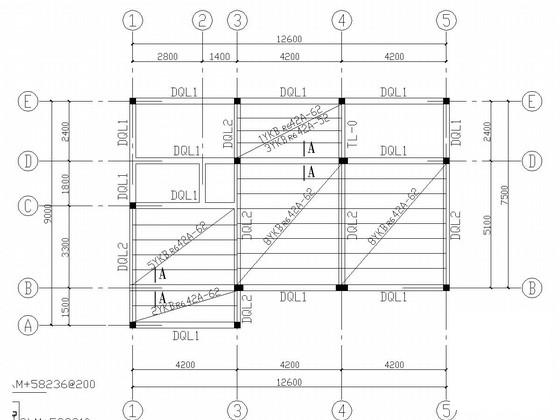

底层架空板结构平面图

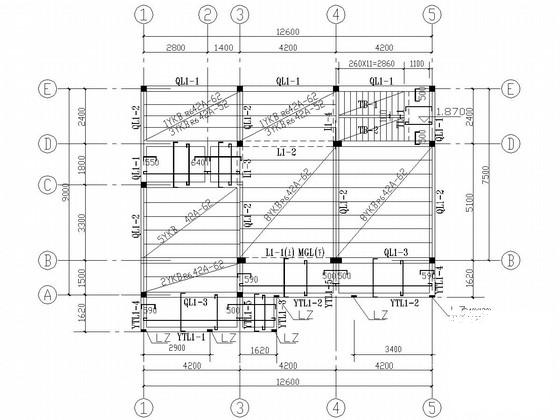

二层楼面结构布置图

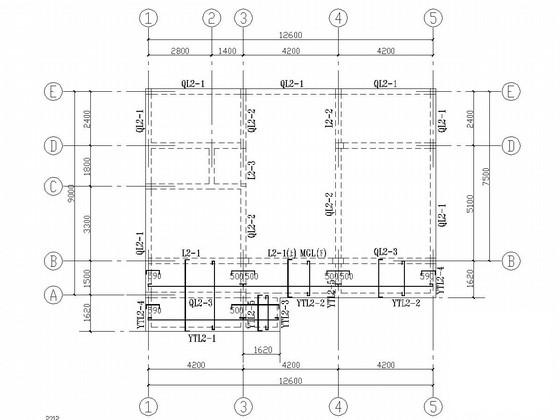

平屋顶结构布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
