[CAD]单层门式刚架结构工业园生产车间结构图纸（建筑图纸）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.55kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：22张
• 设计年代：近代

附件详情

该项目是木工艺有限公司厂房项目，地上一层，门式刚架结构，建筑设计面积：约2875.73平方米（钢结构面积），建筑高度为9.85米，抗震设防烈度为6度。新规范制作。
该资料包含： 结构设计说明 ，钢 结构设计说明 ，建筑设计说明，基础图，基础详图，柱布置图，檩条布置图，钢架图，详图，立面图，平面图，剖面图等共计22张图。
分享投稿时间：近几年1

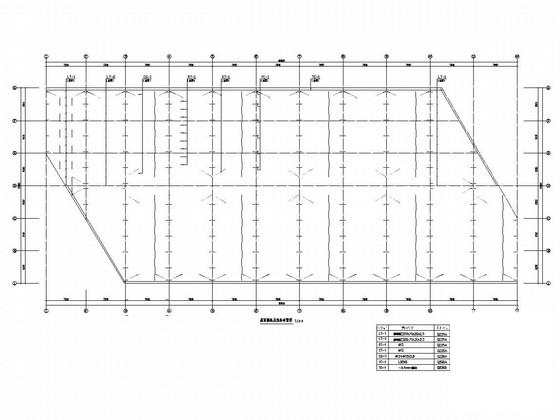

屋面檩条及拉条布置图

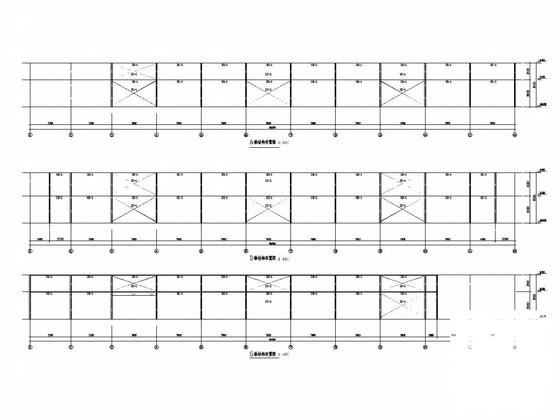

立面结构布置图

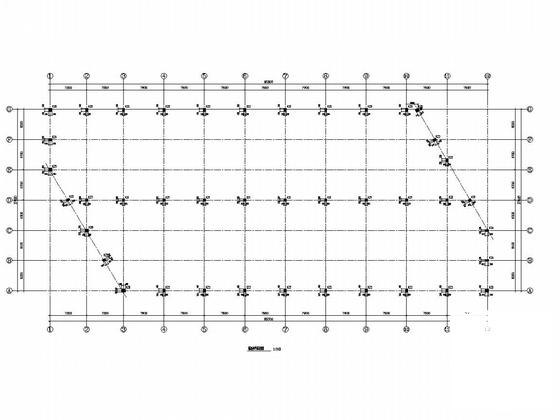

基础 平面布置图

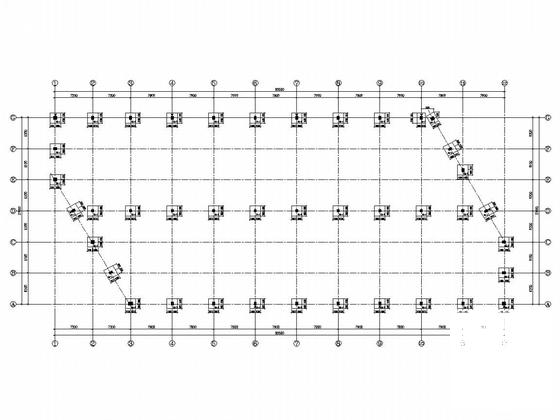

柱布置图

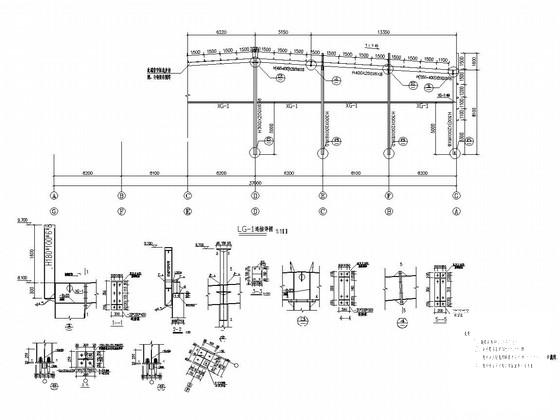

LG-1连接详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
