一份24米高低跨门式刚架生产车间结构CAD施工图纸（建筑图纸）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 参考图纸：18张
• 设计年代：近代

附件详情

广西某生产车间项目，车间为单层门式钢架结构，跨度为24m，占地面积为：1627.43平方米，建筑面积为:1627.43平方米，抗震设防烈度为6度。
结构专业该资料包含：钢 结构设计说明 ，基础图，钢柱图，预埋锚栓图，屋面支撑图，墙面檩条布置图，屋面檩条、隅撑、拉条布置图，钢架图等13张图。

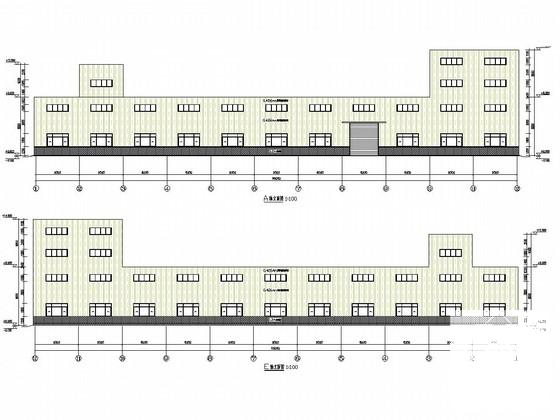

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，屋面图共计5张图。
分享投稿时间：近几年5月。

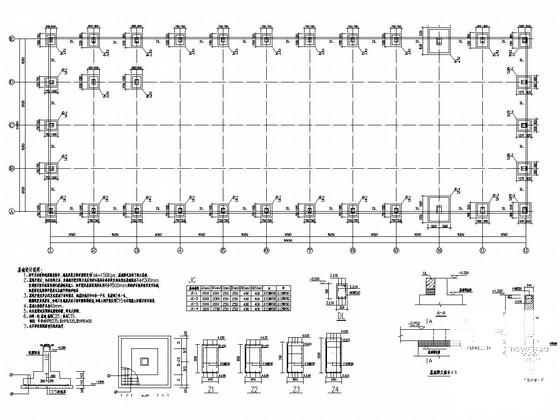

基础图

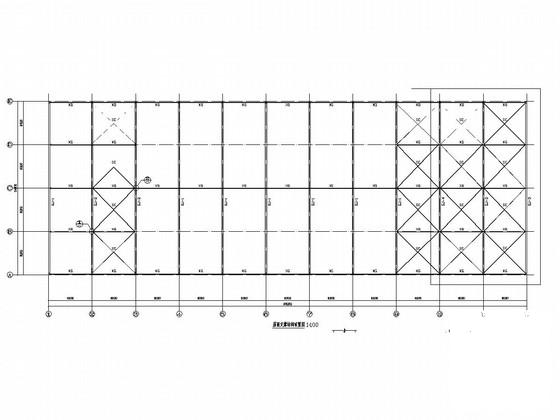

屋面支撑结构布置图

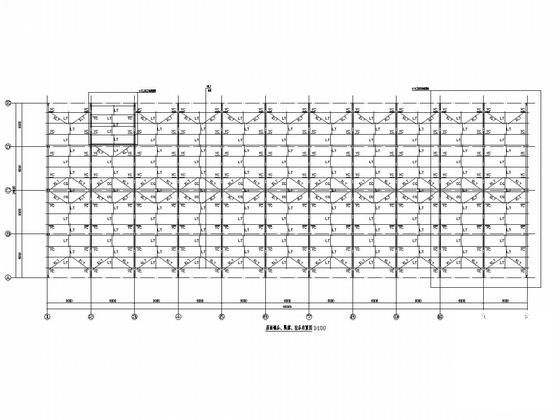

檩条布置图

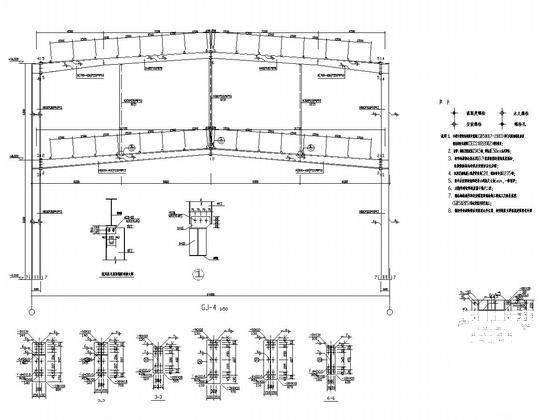

钢架图

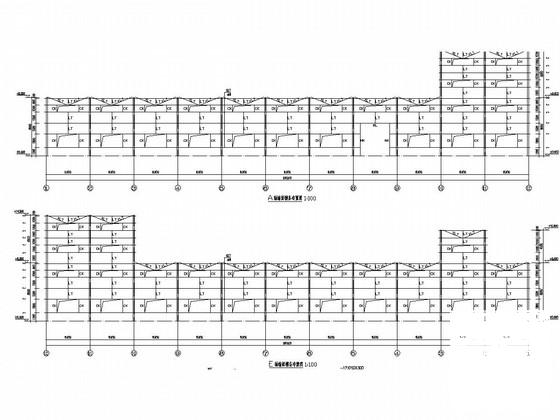

墙面檩条布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
