102米3联跨门式刚架车间结构CAD施工图纸
- 厂房建筑高度类型：单层厂房
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 风压：0.65kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：11张
- 建筑类别：工业建筑
附件详情
门式刚架结构设计图总说明、门式刚架节点设计、GJ、屋面
平面布置图
、ZC共11张图纸。
ZC
节点详图
屋面平面布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

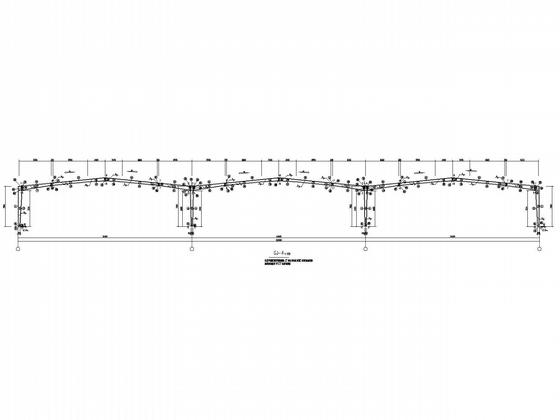

车间施工图 - 1 -

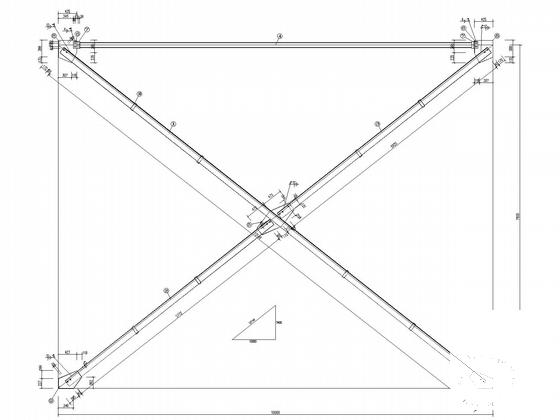

车间施工图 - 2 -

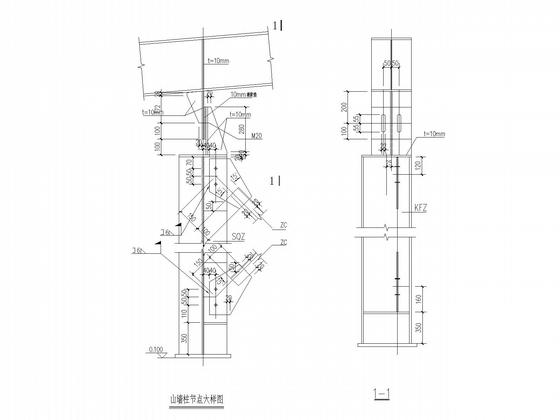

车间施工图 - 3 -

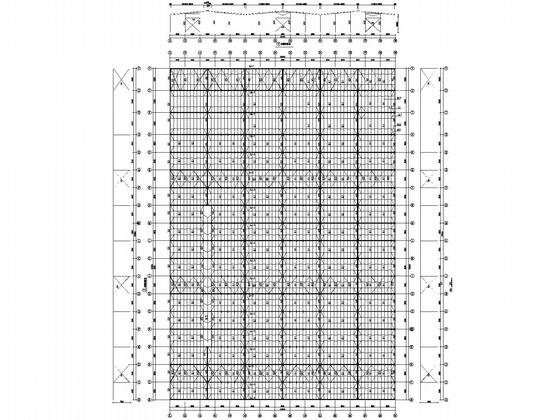

车间施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.72 MB
- 收藏次数：0
-
文件名称：
附件-995878978086589686576.rar
