一份6层框架综合楼结构CAD施工图纸(现浇钢筋混凝土)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

建筑类型：综合楼，框架结构。
建筑介绍：建筑面积7816平方米，楼盖及屋盖均采用现浇钢筋混凝土框架结构，楼板厚度取120mm，填充墙采用Mu10混凝土多孔砖。
设计标高：室内外高差：600mm。
门窗使用：门为木门，窗为铝合金窗。
地质条件：经地质勘察部门确定，此建筑场地为二类，设防烈度6度。
消防设计：根据本建筑结构及建筑物构件的特性，可以确定本建筑耐火等级为二级。本建筑过道的宽度应符合人流畅通和建筑防火要求。
基本风压： 0.45KN/m2
雪压：0.35 KN/m2，雪荷载准永久值分区Ⅲ区，地面粗糙度类别为B类。
非上人屋面活荷为0.5KN/m2，楼面活荷载为2.0KN/m2，楼梯活荷载为2.5KN/m2，卫生间楼面活荷载为4.0KN/ m2，走廊楼面活荷为2.5KN/m2 。
包含结构图纸以及电算书和设计计算书

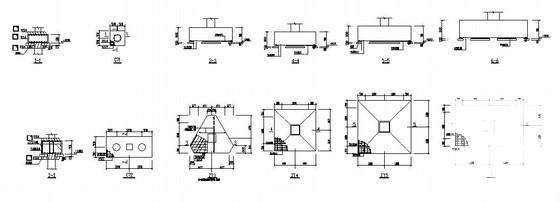

第 1 张图

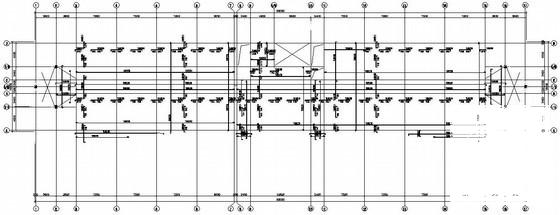

第 2 张图

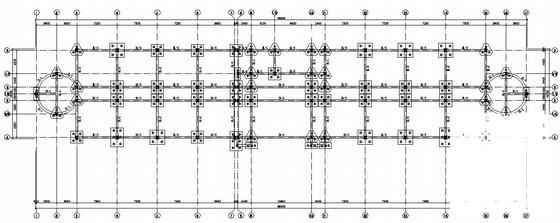

第 3 张图

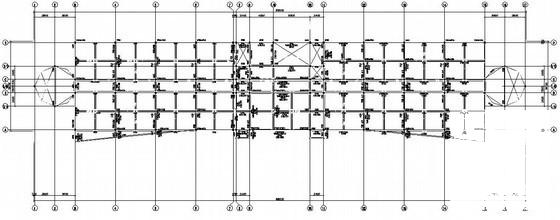

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
