一份4层（局部5层）框架结构标准车间结构CAD施工图纸(钢筋混凝土)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 结构最大跨度：7.0m
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：24张
• 设计年代：近代

附件详情

该附件为山东某标准车间，本车间共四层（局部五层），层高均为5.0米（第五层为3.6米），建筑总高度为20.3米（局部23.9米），建筑设计结构形式为钢筋混凝土框架结构，基础形式为桩基和承台，7度设防。
该资料包含： 结构设计说明 、桩平面布置图、承台平面布置图、柱 平面布置图 、梁结构图、板结构图、楼梯结构图、檩条布置图等共24张图纸。
出图时间：近代.06。

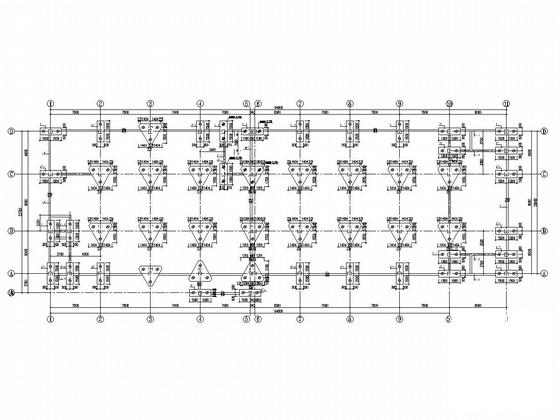

承台平面布置图

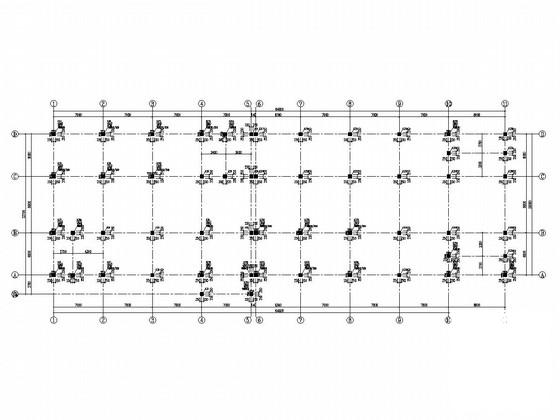

一层柱平面布置图

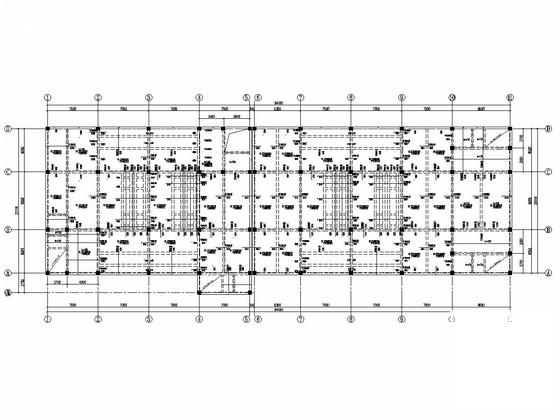

二层楼面板结构图

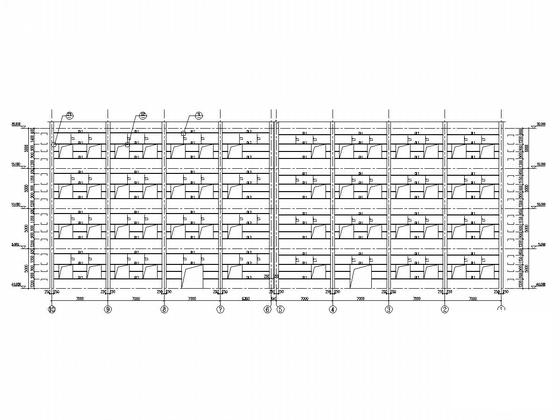

轴墙面檩条布置图

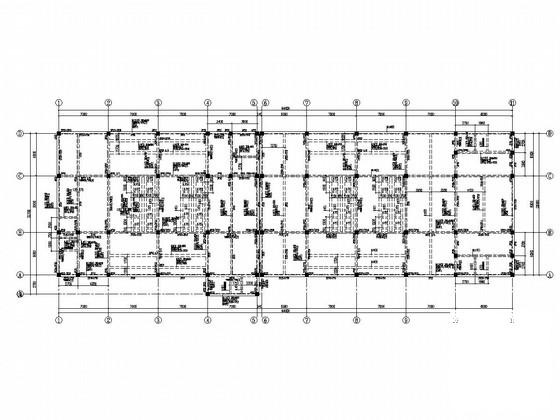

二层楼面梁结构图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
