一份大厦钢结构局部结构加固工程CAD施工图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 抗震设防烈度：8度抗震
• 参考图纸：13张
• 设计年代：近代

附件详情

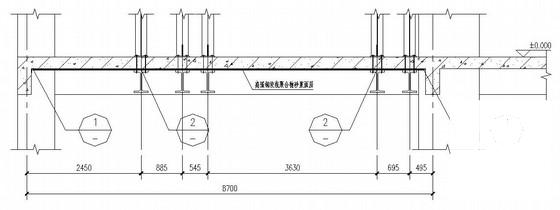

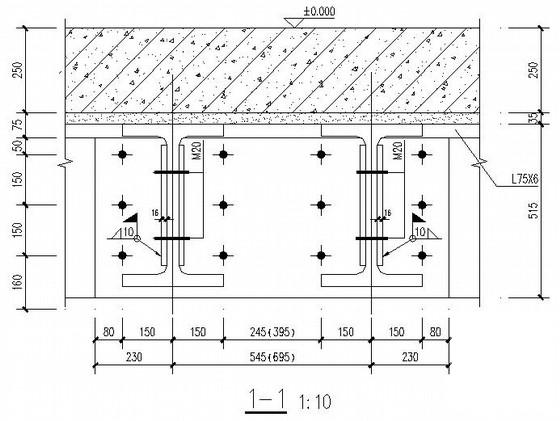

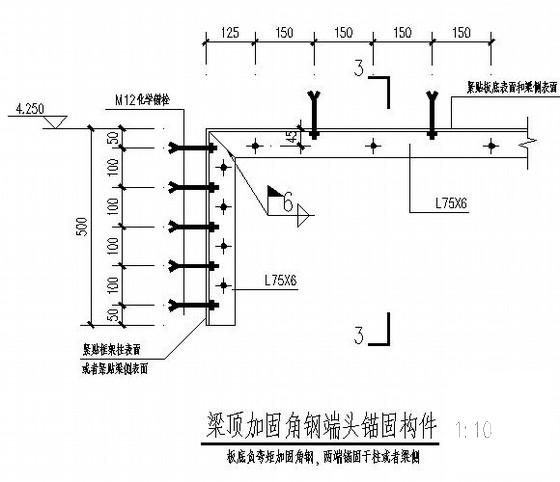

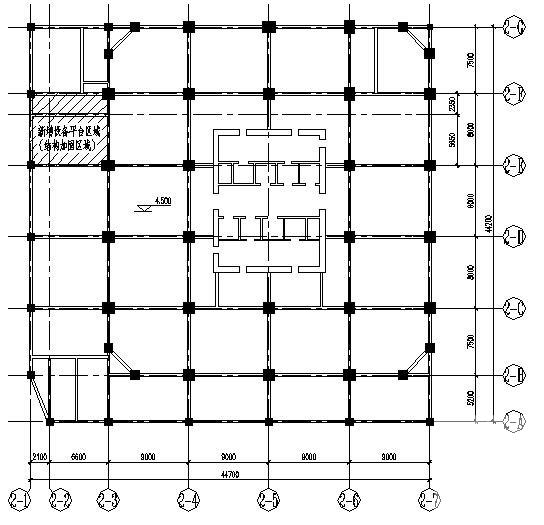

这份参考资料包括：资料目录、结构加固设计说明、±0.000总平面图、4.500m标高总平面图、±0.000梁加固平面图、±0.000板底高强钢绞线加固平面图、±0.000板底钢梁加固平面图、4.500m标高结构加固平面图、±0.000板底钢梁加固 节点详图 、梁加固角钢、弯钩、化学锚栓详图、高强不锈钢绞线网平面示意图、高强钢绞线—聚合物砂浆加固板底 节点详图 、梁底两端钢绞线连接详图、梁顶加固角钢端头锚固构件等共13张。
