一份框排架结构研发车间及附件车间和钣金车间结构CAD施工图纸（建筑）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：排架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 参考图纸：50张
• 设计年代：近代

附件详情

全套图纸共三栋：24米跨，研发车间，框排架结构、轻钢屋面，建筑高度8.5米，建筑面积1416.96平方米，；附件车间，框排架结构、轻钢屋面，建筑高度8.5米，建筑设计面积：2453.76平方米；钣金车间，框排架结构、轻钢屋面，建筑高度8.5米，建筑面积2799.36平方米，抗震设防烈度为7度。
包括三栋建筑的结构施工图、 建筑施工 图全套图纸共计50多张。
设计时间2月。

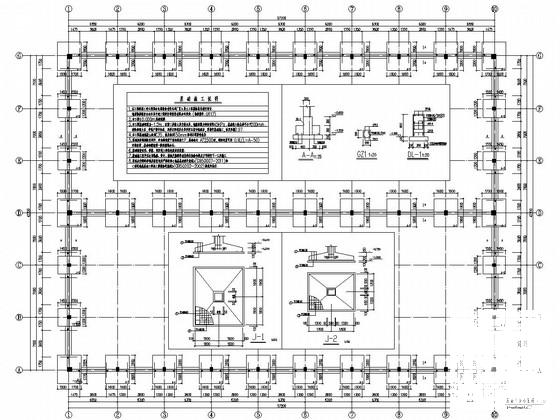

附件车间基础图

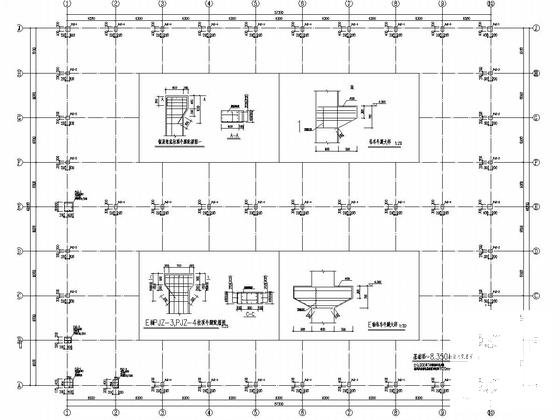

附件车间屋面支撑、系杆布置图

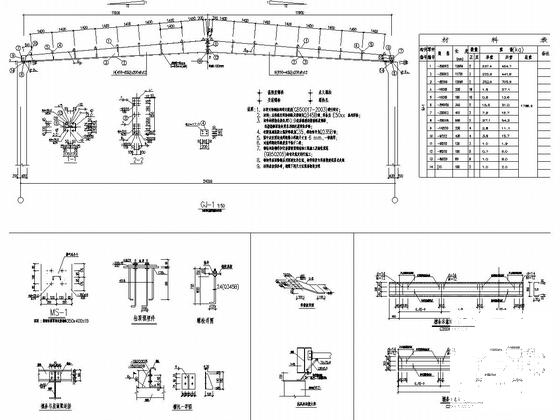

研发车间连接节点详图

钣金车间柱配筋图

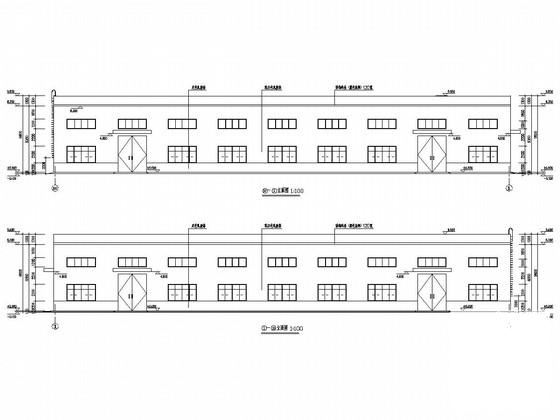

附件车间剖面图

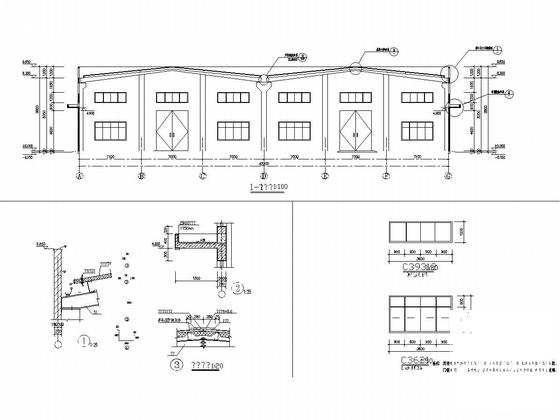

一层平面图
