2层钢结构售楼处结构CAD施工图纸(民用建筑设计)(dwg)(独立基础)

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：多层建筑
• 地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：5年
• 建筑结构形式：钢结构
• 钢结构：门式刚架,薄腹梁结构
• 基础形式 ：独立基础
• 结构安全等级：三级
• 抗震设防烈度：抗震不设防
• 风压：0.35kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：8张
• 设计年代：近代

附件详情

钢结构售楼处全套图纸。该资料承重结构为实腹梁柱框架结构刚架。檩条、墙梁均采用冷弯薄壁型钢。设计软件采用上海同济大学开发的3D3S系列。
全套图纸8张，钢结构设计总说明、锚栓布置图、钢柱 平面布置图 、结构布置图、钢梁布置图、屋面檩条布置图,墙面檩条布置图等。

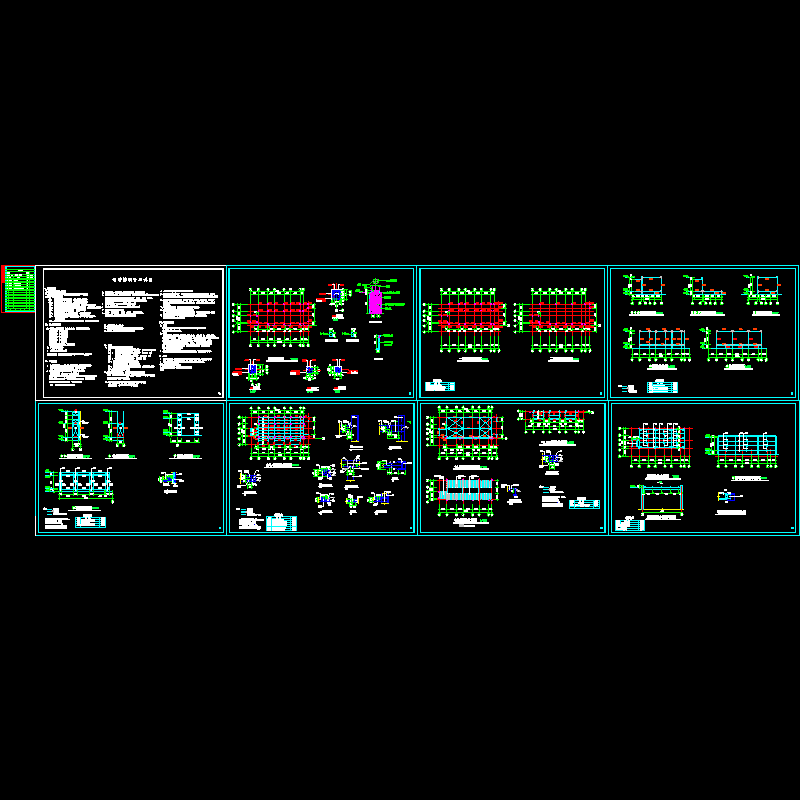

第 1 张图
