4层商场结构设计CAD施工图纸(dwg)(丙级独立基础)(二级结构安全)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度：多层建筑
• 地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 参考图纸：17张
• 设计年代：近代

附件详情

该项目为建的一栋综合性商场，总建筑面积5472.8 ，此建筑纵向长为48.3 ，主体横向长为28.8 。主体结构共4层，一层高4.5 ，建设场地的地震基本烈度为7度，结构设计为抗震设计，场地土为Ⅱ类.

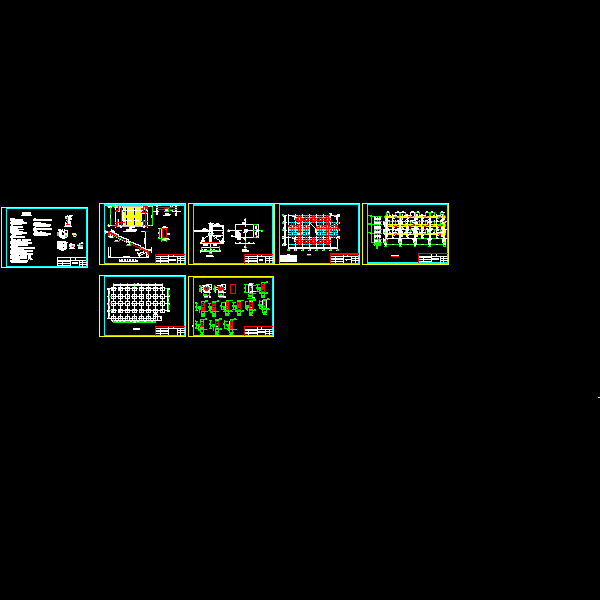

第 1 张图

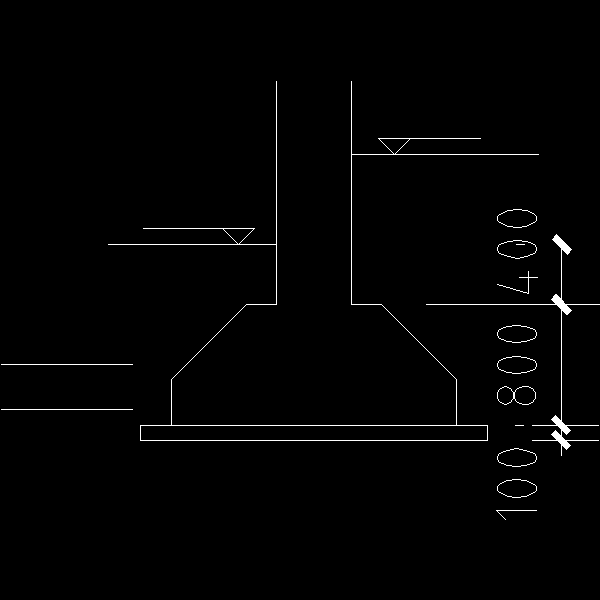

第 2 张图

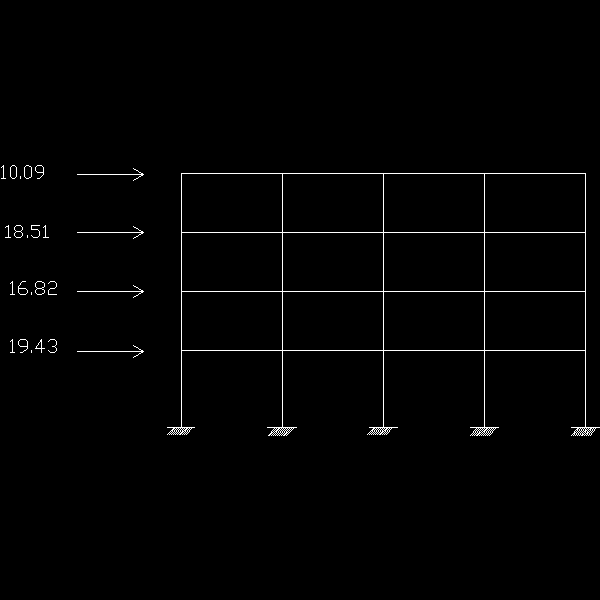

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
