2层框架结构公共食堂全套施工CAD图纸2017

  • 建筑类别:餐饮
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:43张
  • 设计年代:近代
该附件是 2层框架结构食堂全套施工图 ,出图时间是。
建筑概述:食堂位于产业园,建筑长宽高为50.5米、53.4米、9米。总建筑面积是4411.66平方米。包含的图纸类型4种:结构、建筑、给排水、电气。
附件内含:结构设计总说明、基础平面图、框架柱平面图、各标高梁钢筋图、各标高板钢筋图、楼梯钢筋图、建筑设计说明、工程质量通病治理专篇、总平面图、建筑平面图、建筑立面图、建筑剖面图、楼梯大样详图、卫生间大样详图、墙身大样详图、电气设计说明、火灾自动报警系统设计说明、主要设备及材料表、配电箱系统图、干线及插座平面图、应急照明平面图......,cad格式,共计图纸43张。

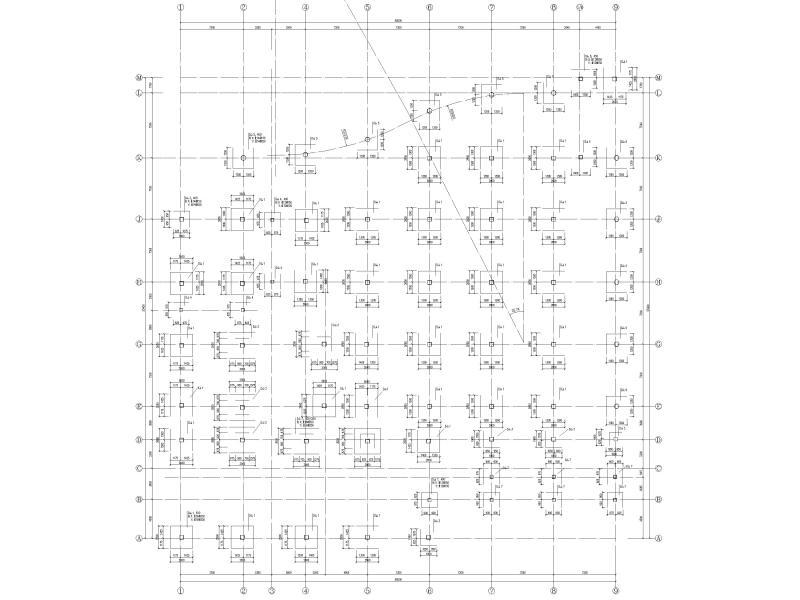

基础平面图

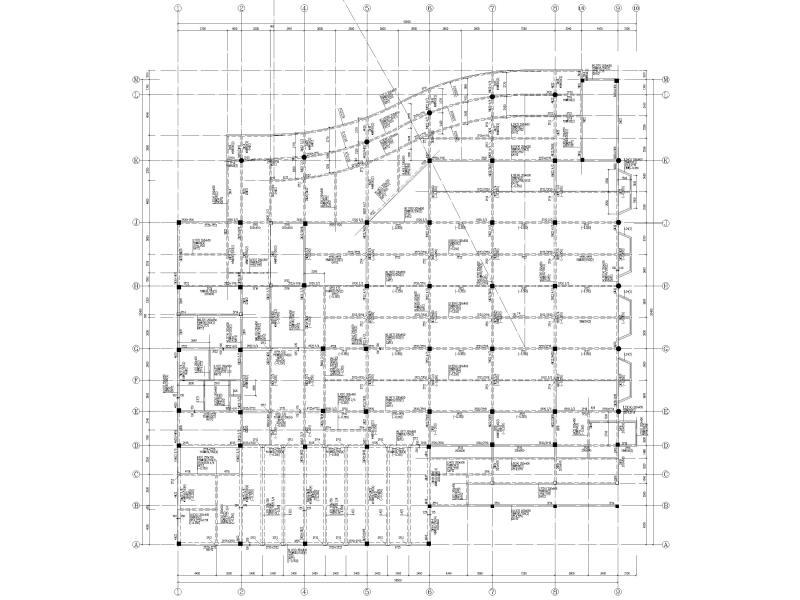

梁钢筋图

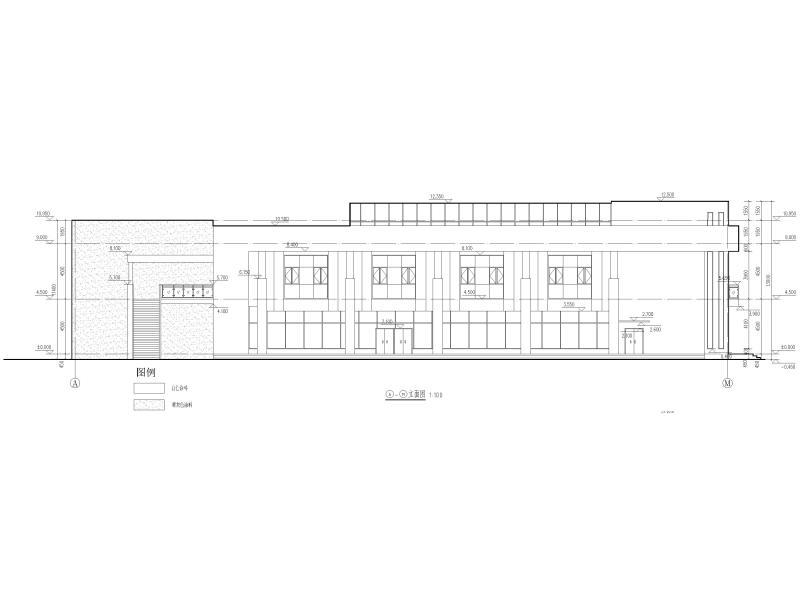

建筑立面图
建筑平面图

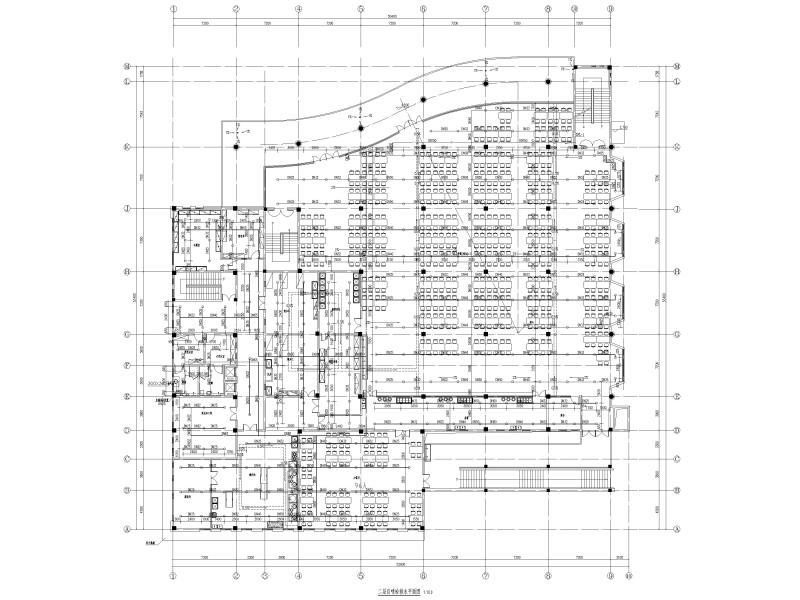

自喷给排水平面图
楼梯钢筋结构图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构全套图纸 - 1
    框架结构全套图纸 - 1
  • 框架结构全套图纸 - 2
    框架结构全套图纸 - 2
  • 框架结构全套图纸 - 3
    框架结构全套图纸 - 3
  • 框架结构全套图纸 - 4
    框架结构全套图纸 - 4
  • 框架结构全套图纸 - 5
    框架结构全套图纸 - 5
  • 框架结构全套图纸 - 6
    框架结构全套图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
