2层3000平米职工食堂电气施工CAD图纸（2017）

搜索更多资源
  • 建筑类别：餐饮
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：3181.92平方米
  • 建筑地上层数：2层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：线管,电缆,等电位联结,其它
  • 负荷等级：二级,三级
  • 防雷等级：第二类
  • 接地方式：TN-S
  • 项目所在地：湖北
  • 强电设计：供配电系统,配变电所,应急电源,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

该附件为3000平米职工食堂 电气施工图 （2017）。

概况：
该项目为湖北某电装有限公司京山工厂-食堂。总建筑面积3181.92平方米。地上2层，建筑高度：9.3米。结构类型为框架结构。建筑物耐火等级为二级。

设计范围：
照明、插座系统；动力配电系统；
建筑物防雷、接地系统及安全措施；火灾自动报警系统
0.4/022kV配电系统；应急电源系统。

部分图纸摘录：

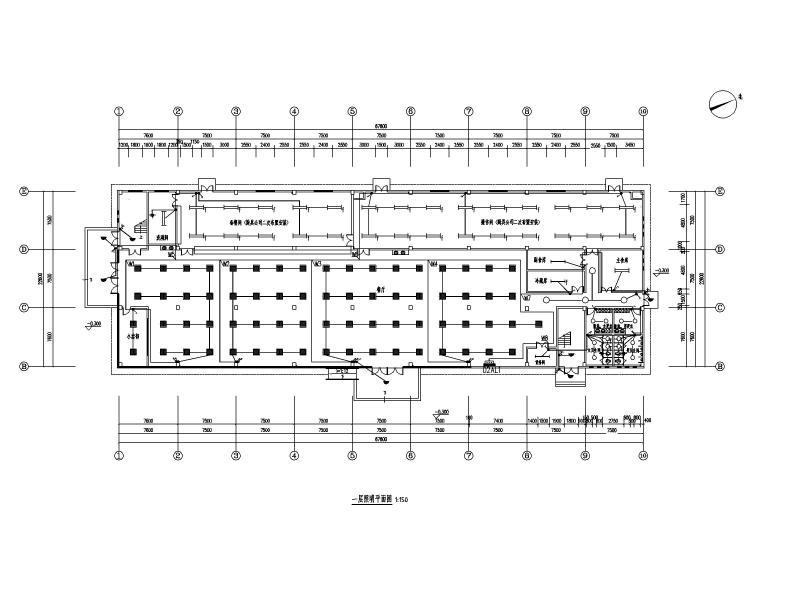

照明平面图

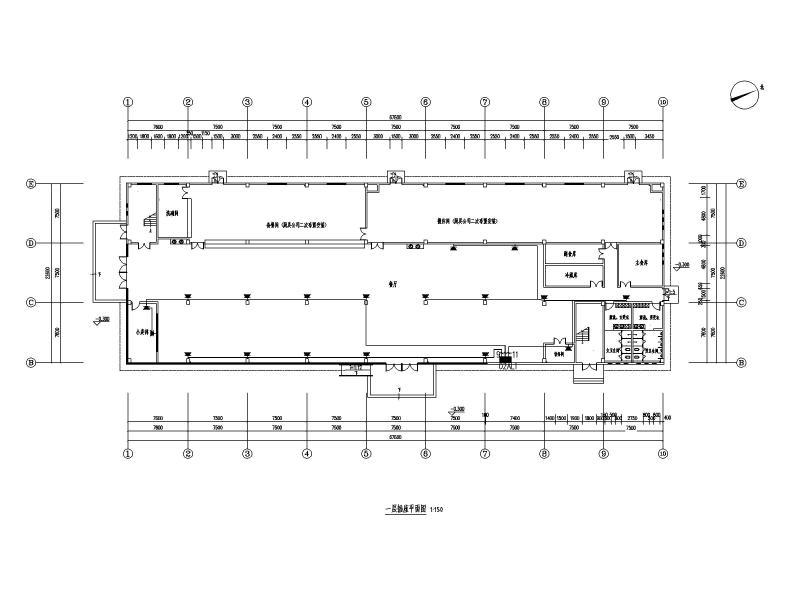

插座平面图

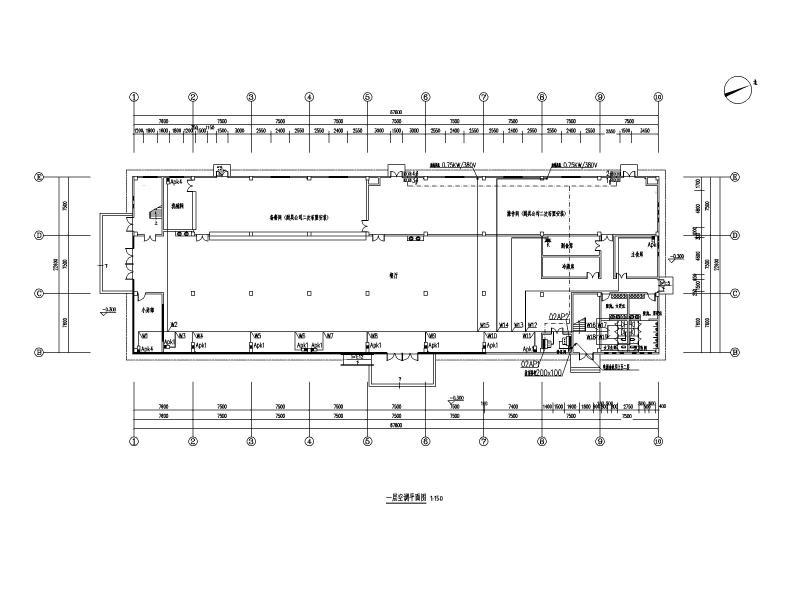

空调平面图

广播平面图

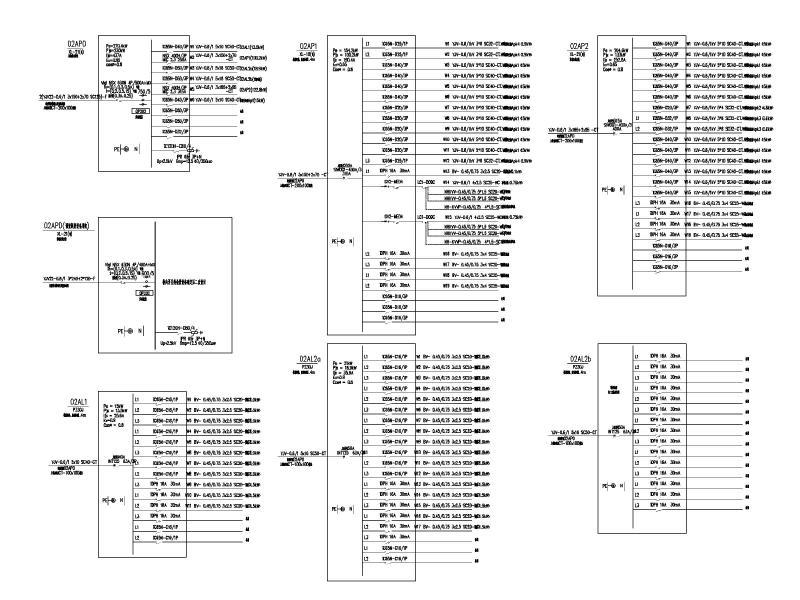

配电系统图
消防报警接线系统图
等电位联结示意图





图纸内容全览


以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 食堂施工图纸 - 1
    食堂施工图纸 - 1
  • 食堂施工图纸 - 2
    食堂施工图纸 - 2
  • 食堂施工图纸 - 3
    食堂施工图纸 - 3
  • 食堂施工图纸 - 4
    食堂施工图纸 - 4
  • 食堂施工图纸 - 5
    食堂施工图纸 - 5
  • 食堂施工图纸 - 6
    食堂施工图纸 - 6
  • 食堂施工图纸 - 7
    食堂施工图纸 - 7
  • 食堂施工图纸 - 8
    食堂施工图纸 - 8
以上是部分截图，请下载附件后查看完整高清内容
